COMSOL設定

設定

ユーザーインターフェースは，File > Preferences… > User Interface にあります．

GPU

私が GPU を設定したときの手順を示します．

COMSOL 6.4 では CUDA Toolkit と cuDSS を正しく認識させることで GPU を利用できます．設定時，No CUDA runtime found. が表示され，CUDA Toolkit が未導入または COMSOL から見えていないことが判明しました．その後，CUDA Toolkit 12 系を導入して再起動し，A compatible CUDA installation has been found. と表示されたことで，COMSOL が GPU 計算の準備を完了したことを確認しました．

今回の PC では，表示用 GPU が Quadro P4000，計算用 GPU が Quadro GV100 でした．以下では，GV100 を COMSOL の計算に使うための設定方法と，実際に使われているかの確認方法をまとめます．

設定

1. PowerShell で nvidia-smi を実行し，GPU が正しく認識されていることを確認します．今回の環境では GPU 0 = Quadro P4000 (WDDM)，GPU 1 = Quadro GV100 (TCC) でした．
2. NVIDIA 公式サイトから CUDA Toolkit 12 系 をインストールします．COMSOL 6.4 では 13 系よりも 12 系の方が動作実績の面で安全です．インストール先は標準パスのままで構いません．インストール後は Windows を再起動します．
3. PowerShell で where nvcc と nvcc --version を実行し，CUDA Toolkit がインストールされたことを確認します．
4. COMSOL を起動し，File > Preferences > Computing > GPU Acceleration を開きます．
5. Use system CUDA Toolkit と Use system cuDSS library をどちらも ON にします．Custom CUDA directory と Custom cuDSS directory は，まず空のままにします．
6. Verify CUDA Installation をクリックします．設定変更直後は「再起動してから反映してほしい」という通知が出ることがあります．その場合は Preferences を閉じ，COMSOL を完全終了してから起動し直し，もう一度 Verify を実行します．
7. A compatible CUDA installation has been found. と表示されれば初期設定は完了です．一方で No CUDA runtime found. と表示される場合は，CUDA Toolkit が未導入か，COMSOL が CUDA を見つけられていません．この場合は CUDA Toolkit を再確認し，必要なら標準パスを Custom CUDA directory に明示します．

基本方針は，まず system 設定を使って認識させることです．Custom の設定は，CUDA を標準パス以外に入れた場合や，Verify が失敗した場合にだけ使います．

確認

Verify が成功しても，それだけでは計算用 GPU が実際に使われているとは限りません．計算中の GPU 使用率を見て確認します．

1. COMSOL でモデルを計算します．RF 固有値解析や自由度の多い大規模モデルの方が，GPU の効果が現れやすいです．
2. 別の PowerShell を開き，nvidia-smi -l 1 を実行します．これは 1 秒ごとに GPU の状態を更新表示するコマンドです．
3. GPU 1 (Quadro GV100) の GPU-Util と Memory-Usage が上がれば，GV100 が計算に使われています．
4. もし GPU 0 (Quadro P4000) 側が使われる場合は，Windows の 設定 > システム > ディスプレイ > グラフィック設定 から COMSOL を 高パフォーマンス に設定し，Quadro GV100 を割り当てます．
5. 必要であれば，同じモデルで GPU を有効にした場合と無効にした場合の計算時間を比較すると，GPU の効果を定量的に確認できます．

Chatbot

Chatbot はとても便利な機能です．設定し使用すべきです．

設定

まずは，COMSOL を起動し，File > Help > COMSOL Assistant を確認します． COMSOL Assistant が無い場合，以下のとおり設定します．

1. File > Preferences を選択します．
2. 左ペインの Chatbot を選択します．

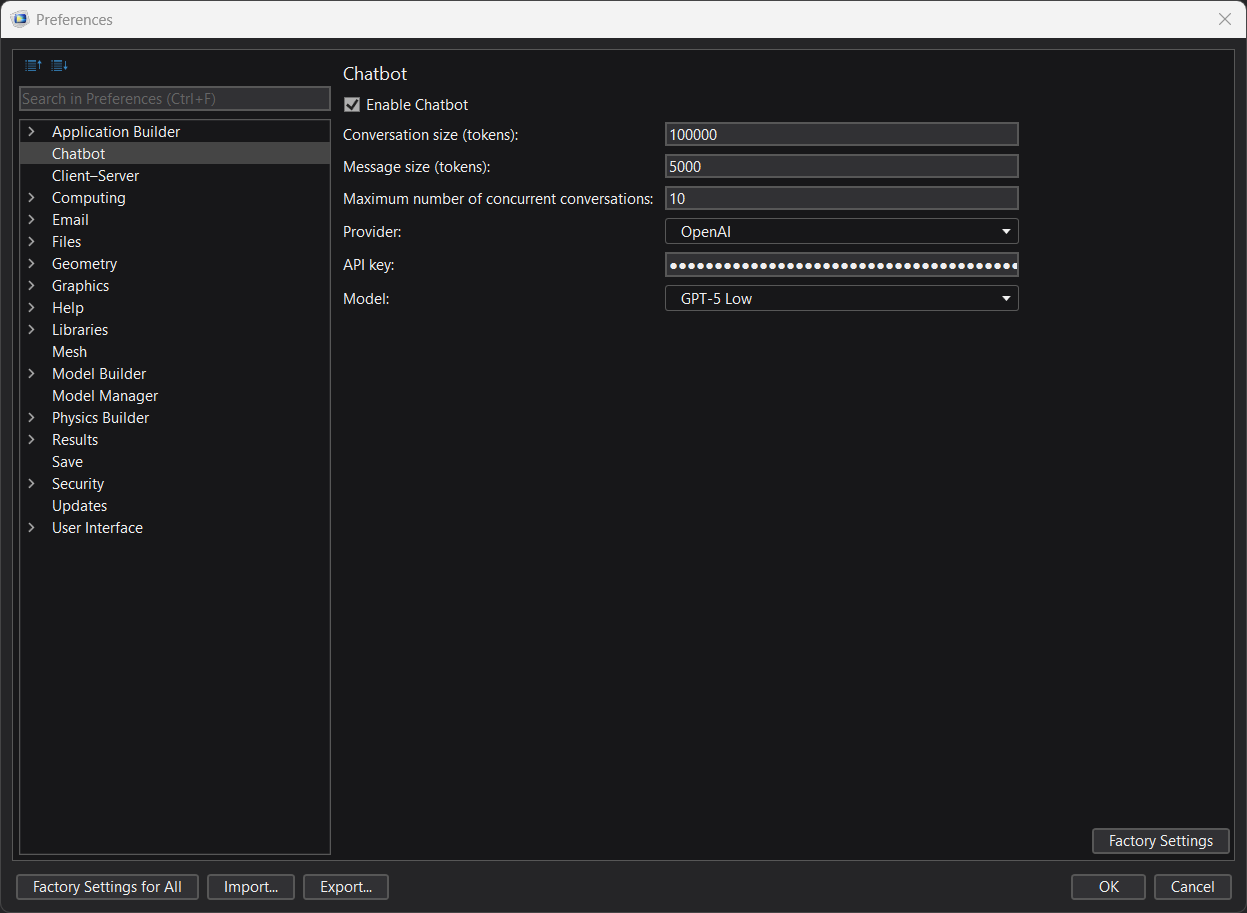

3. 表2のように，Chatbot の設定を行います．API Key の取得方法は，以下のとおりです．
   1. ブラウザで，OpenAI Platform にアクセスします．
   2. ボタン: Log in をクリックし，ログインします．
   3. 左ペインの API keys をクリックし，+ Create new secret key をクリックし，API key を作成します．
   全ての設定が完了すると，OK をクリックします(設定)．
4. COMSOL を再起動すると使用可能になります．

課金上限の設定  設定することを強く推奨します．Usageのページで，Monthly spending limit を設定します．右にある「Edit budget」をクリックします．そして，表示された画面の Edit budget をクリックし，Monthly budget に月間の課金の上限を設定します．私は $10 としました．

質問「Explain eigenfrequency solver tolerance options.」のコストは，$0.02 でした．

使い方

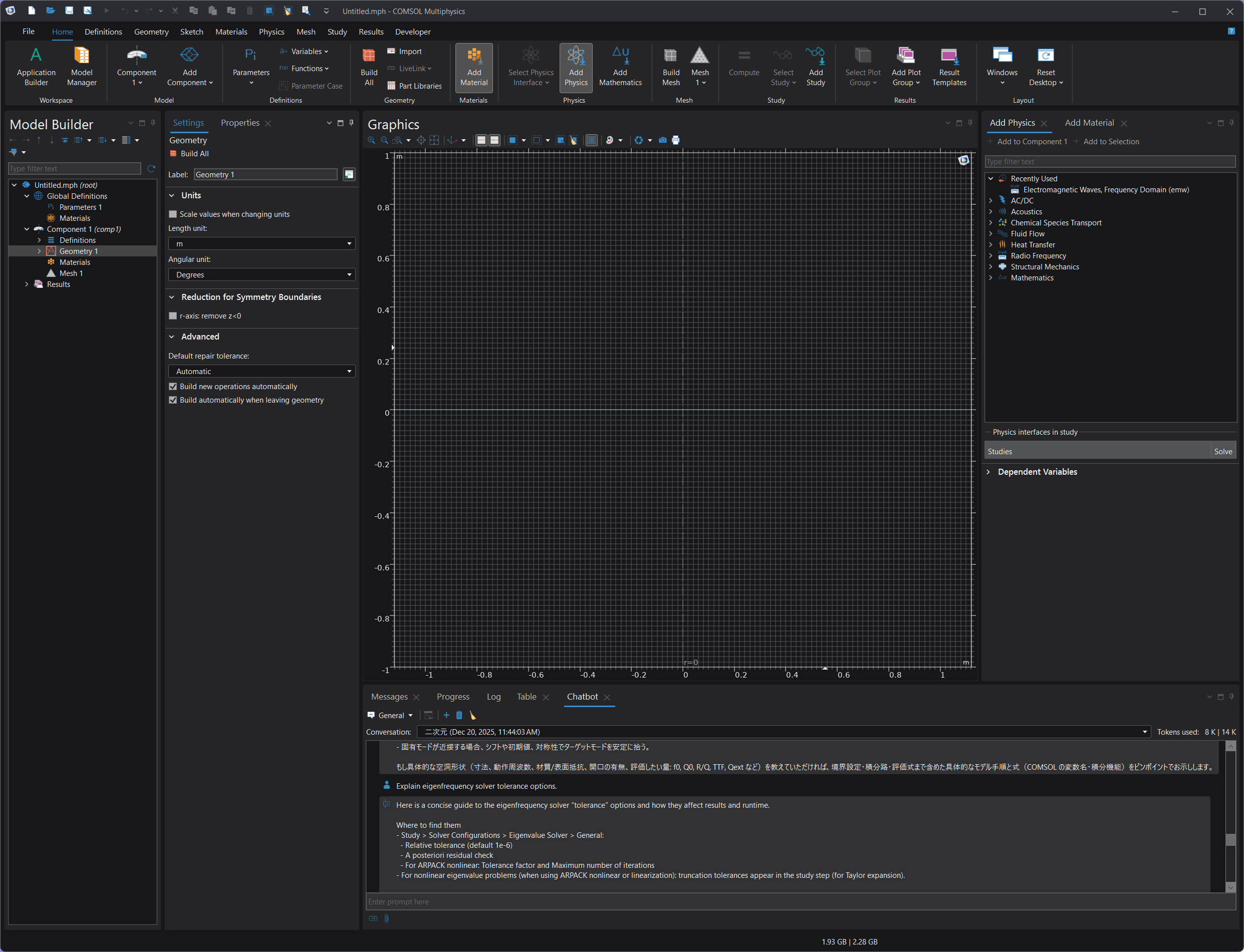

COMSOL を再起動後に Chatbot が使用可能になります．Chatbot を使うためには，Home > Layout > Windows > Chatbot をクリックすると，Chatbot の画面が表示されます．「Enter prompt here」に質問を記述すると，回答が得られます(使用例)．

こつ (ヒント)

Chatbot を使う場合の重要なこつを示します．

• 英語で質問するのが良いです．理由は，日本語では意図が曖昧，COMSOLのメニュー名と設定名が英語なので用語の一致するからです．
• 1行・1テーマで質問する．例えば「Explain eigenfrequency solver tolerance options.」．
• 以下の英語構文で質問する．
  • Explain
  • Describe
  • Difference between A and B
  • What does … mean
  • Where can I find …
  • What causes
  • How does … affect …
  • Where can I set …
• Yes/No を求めない
• 鉄板英語テンプレ集
  • Eigenmode/RF
    • Explain eigenfrequency solver tolerance options in COMSOL.
    • What causes spurious modes in eigenfrequency analysis?
    • How does mesh order affect eigenfrequency accuracy?
    • Difference between eigenfrequency and frequency domain studies.
  • 境界条件
    • Explain PEC versus impedance boundary conditions in RF Module.
    • Where can I set port boundary conditions in COMSOL?
  • エラー・警告
    • What does "Failed to find eigenvalues" mean in COMSOL?
    • Explain "Matrix is singular" error.
  • マニュアル探索
    • Which documentation explains eigenfrequency solver settings?
• 使い分けの指針
  • Chatbot に問い合わせる: 操作説明，設定の意味，エラー文の解説，ドキュメント案内
  • 自分で判断: 数式の正しさ，モデル妥当性，他の計算との比較，物理的結論
