講義ノート2006年度3E 実験実習 → コンピューターリテラシー教育(Excel 褊)

Microsfot Excel

目次

  1. Excelについて
  2. 実験データ整理の練習

Excelについて

Excelは,Microsoft社の表計算ソフトウェアーである.世界中で使われており,表計算の分野でde facto standard(事実上の標準)となっている.ビジネスではもちろんのこと,技術系のレポート作成にもしばしば使われる.Word同様に, 実験実習のレポートの作成に活用するとよいだろう.

本音を言うと,表計算ソフトウェアーよりも,C言語でデータ処理をしてほしい.プログラミングの練習にもなるし,様々なデータに対して,柔軟な対応ができる.電気情報工学科の学生ならば,C言語くらいは自在に使ってほしい.

Excelは,秋田高専の学生用の全てのパソコンにインストールされている.そのため,どこでも,ファイルは編集可能である.

実験データ整理の練習

練習問題

次にExcelを使っての「CR回路の周波数応答」の実験結果の表を作成の練習をする.ここでは,Excelの表計算の機能をつかって,理論値と測定値を求める.最終的には,図2のような表を作成して,Word の文書に貼り付ける.

図1:実験データを表計算ソフトウェアーでまとめた例

表の作成

以下の指示に従い,表を作成せよ.

  1. データが入った表をダウンロードする.
  2. 位相角の理論値の計算を行う.位相角の理論式は,

    である.この理論式の列を作成する.

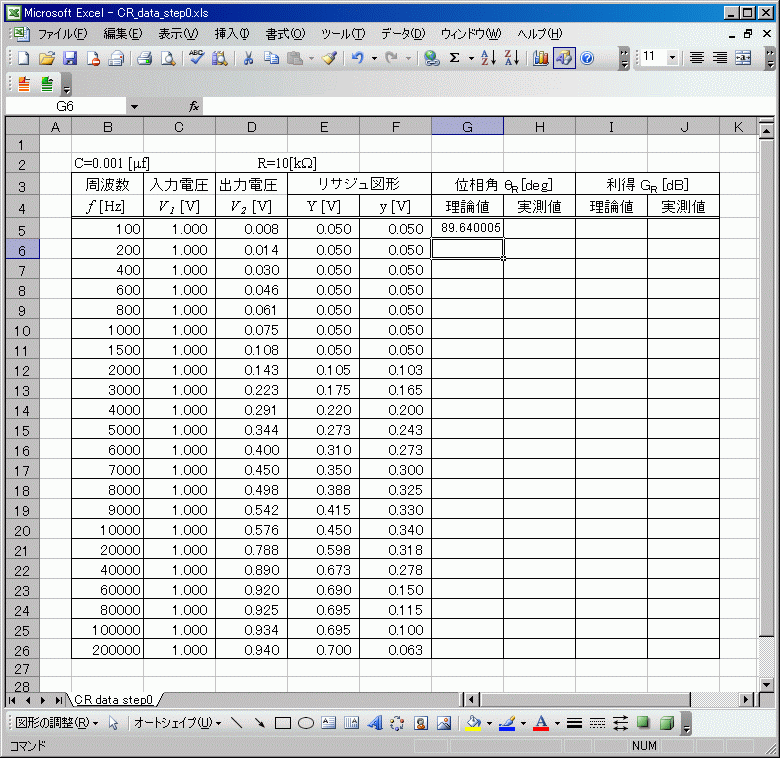

    1. セルのG5をクリックして,
      	    =ATAN(1/(2*PI()*B5*1e-9*1e+4))*180/PI()

      入れるEnterキーを押すと理論値が計算される.

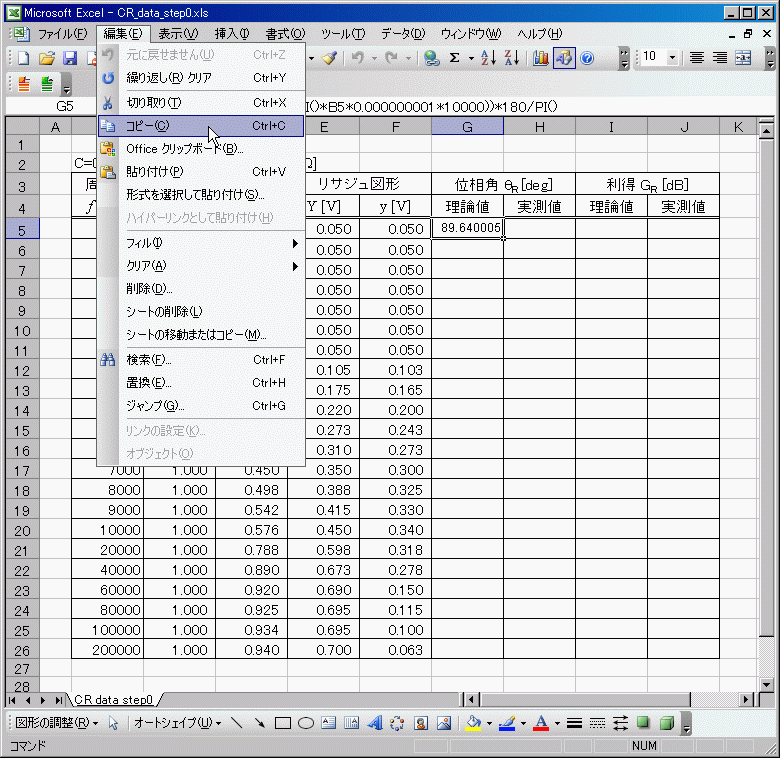

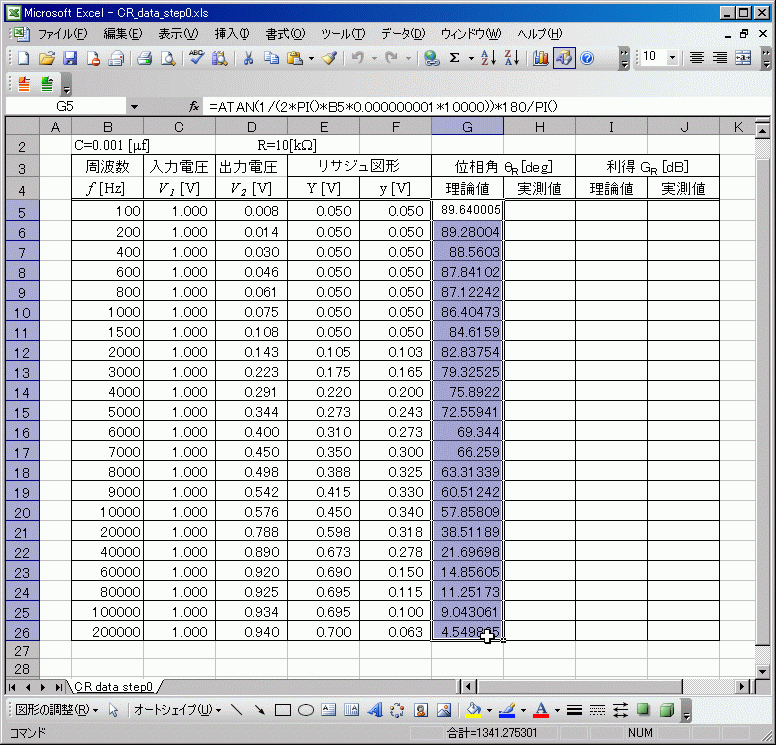

    2. 位相書くの理論値を全て計算するために,先ほど入力した式をコピーして使 う.G5のセルをクリックして選択する.そして,メニューの編集のコピー を選択する.

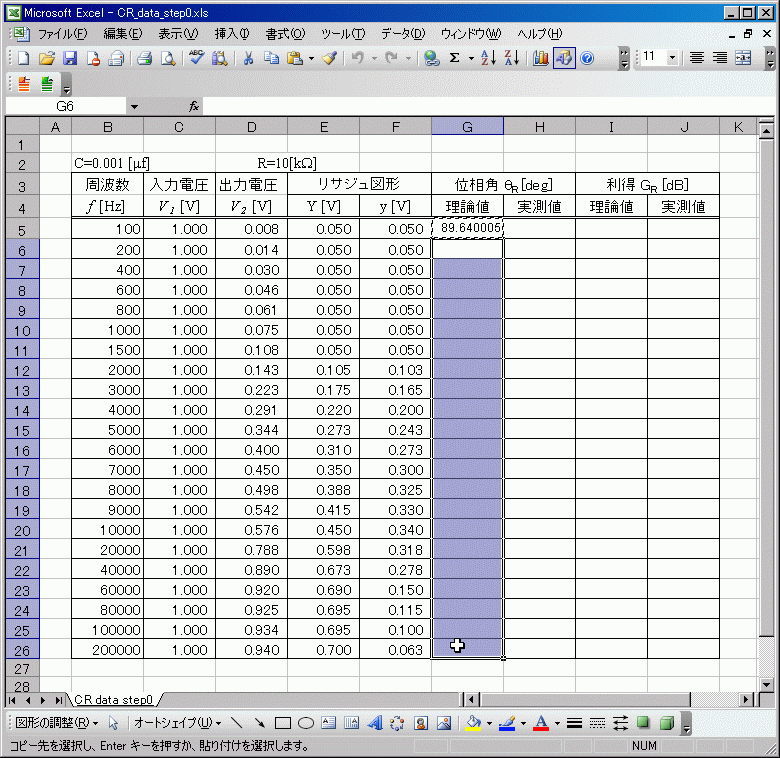

    3. 次に,コピーしたセルと同じ数式のものを選択(ド ラッグ)する.

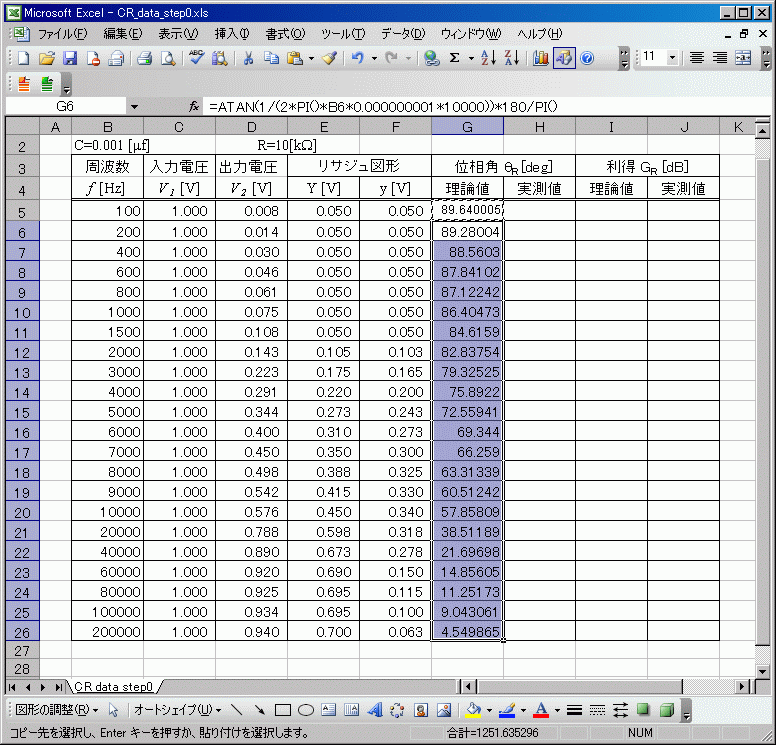

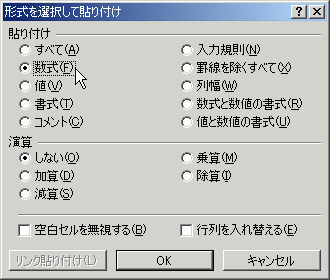

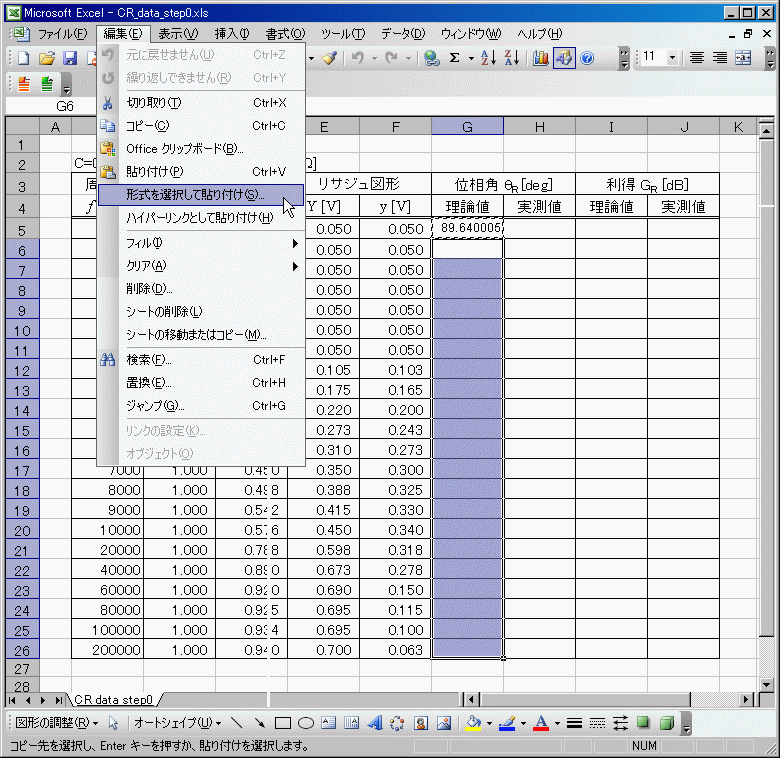

    4. コピーしたセルを選択した部分に貼り付けるわけであるが,ここではメニューの形式を選択して 貼り付けを使う.メニューからこれを選ぶと形式を選択して貼り付けの ウインドウが現れるので,貼り付けの数式を選択 する.OKボタンを押すと,選択した部分のセルの理論値が計算される.

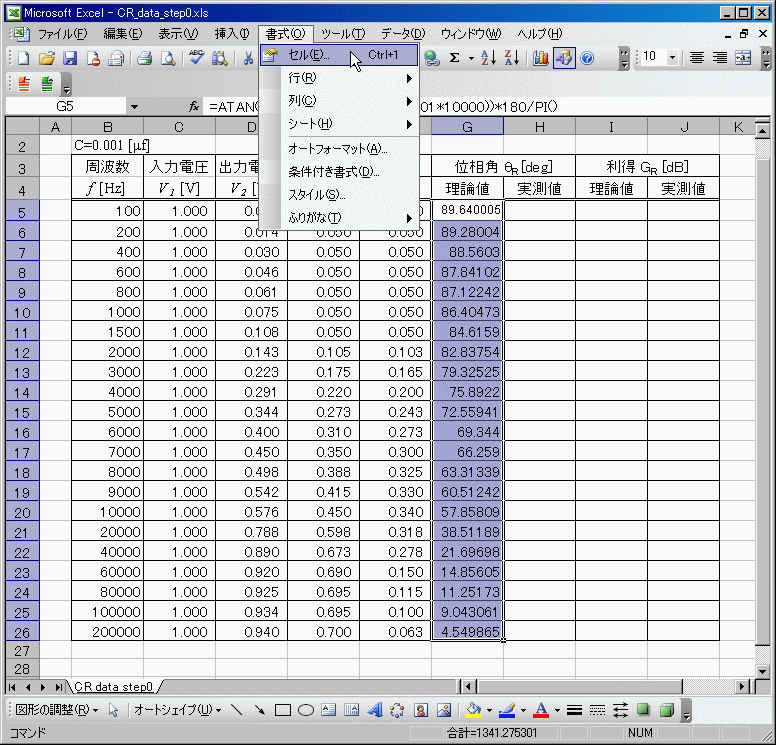

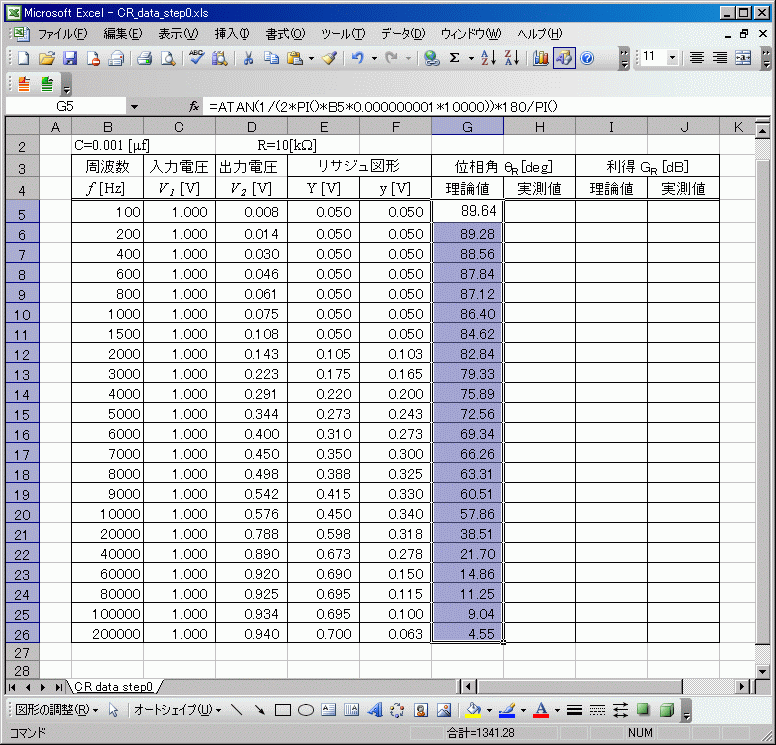

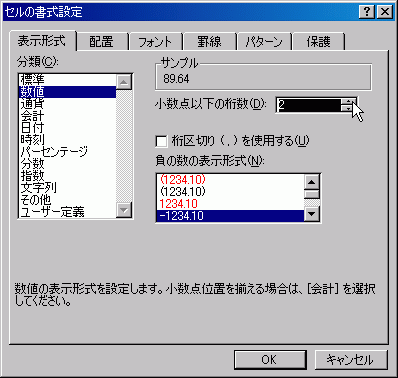

    5. 小数点以下の桁数が揃っていないので,小数点以下2桁にあわせる.まずは, 桁数をあわせる列を選択する. メニューの書式のセルを選択する.すると, セルの書式設定が表示される.表示形式のタブをクリックして,数値を 選択して,小数点以下の桁数を2とする.OKボタンを押すと, 表の桁数が揃う.

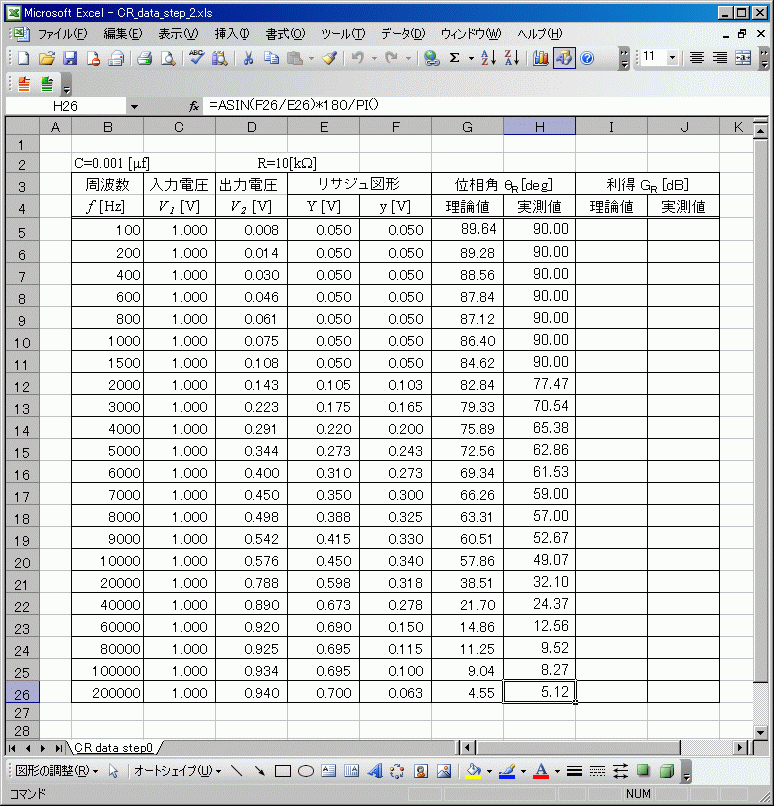

  3. 次に位相角の実験値の計算を行う.位相角の実験値を計算する式は,

    である.Excelの式が
    	    =ASIN(F12/E12)*180/PI()

    になること以外は,位相角の理論値計算と同じである.完成すると,このよ うになる

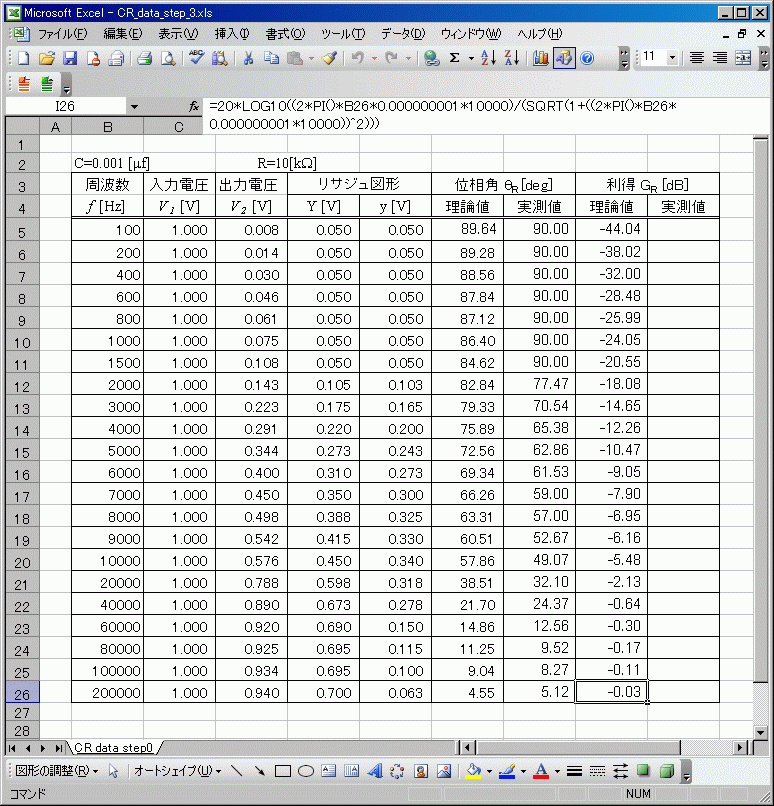

  4. 次に利得の理論値の計算を行う.それを表す式は,

    である.Excelの式が
    	    =20*LOG10((2*PI()*B5*1e-9*1e+4)/(SQRT(1+((2*PI()*B5*1e-9*1e+4))^2)))

    になること以外は,位相角の理論値計算と同じである.完成すると,このよ うになる
  5. 最後に利得の実験値の計算を行う.それを表す式は,

    である.Excelの式が
    	    =20*LOG10(D5/C5)

    になること以外は,位相角の理論値計算と同じである.完成すると,このよ うになる

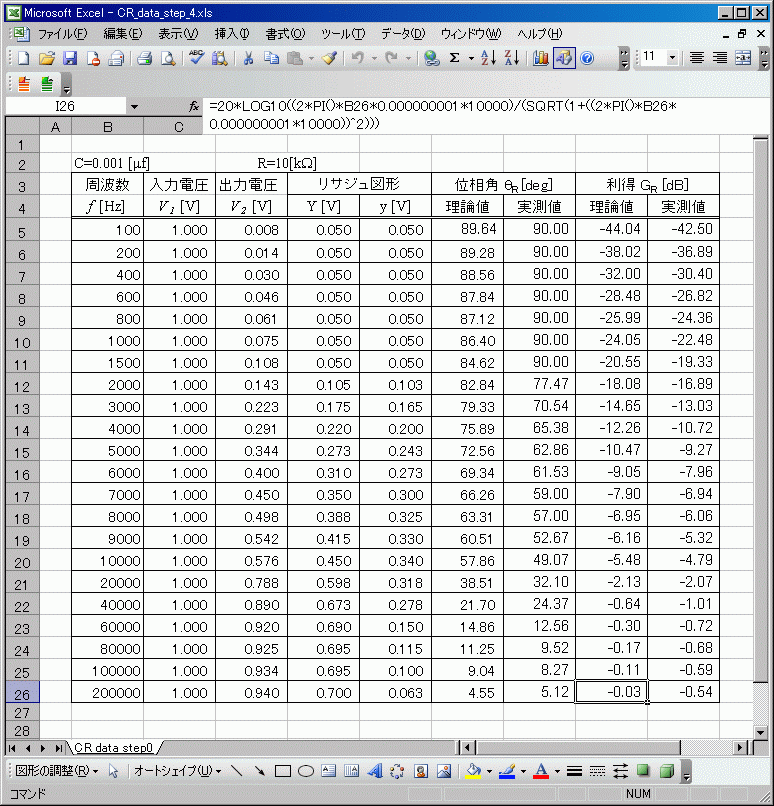

  6. これで表が完成したはずである.図1と同じことを確認せよ.
  7. 最後に,ファイルメニューの上書き保存を選択して,データを保存する.

データの保存

Excel形式で保存

通常は,Excelで作成したデータは,以下のようにしてExcel形式で保存する.

  1. メニューのファイルの上書き保存,あるいは名前を付けて保存を選択する.
  2. 名前を付けて保存を選んだ場合は,てきとうなファイル名をつける.

CSV形式で保存

Excelの表のデータを他のプログラムで使う場合 --- ここではNgraphで使う --- テキ スト形式で保存する必要がある.Ngraphの場合,CSV(カンマ区切り)をサポートし ている.そのため,CSVで保存しておく.

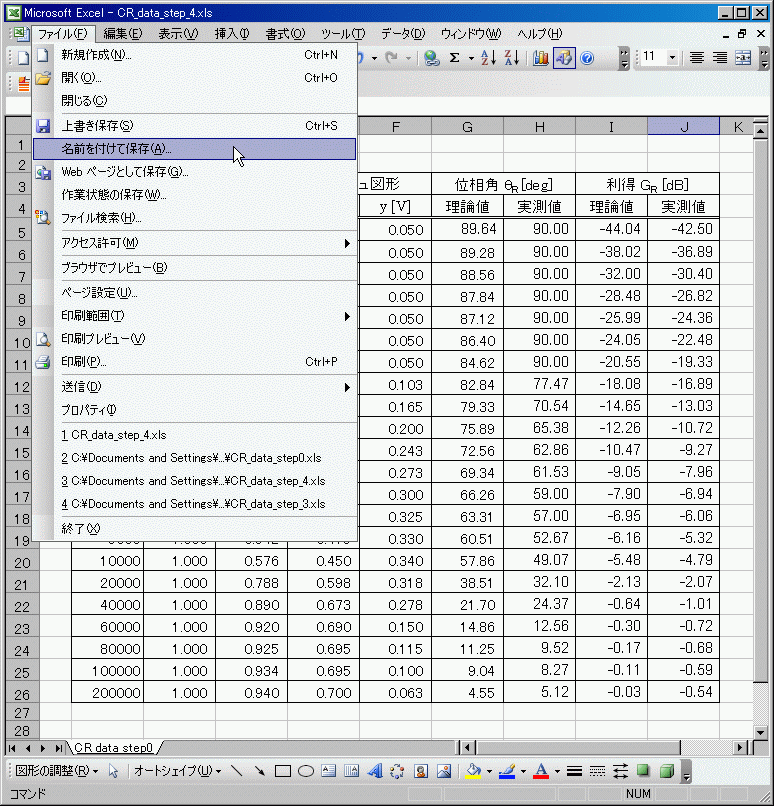

  1. メニューのファイルの名前を付けて保存を選択する.

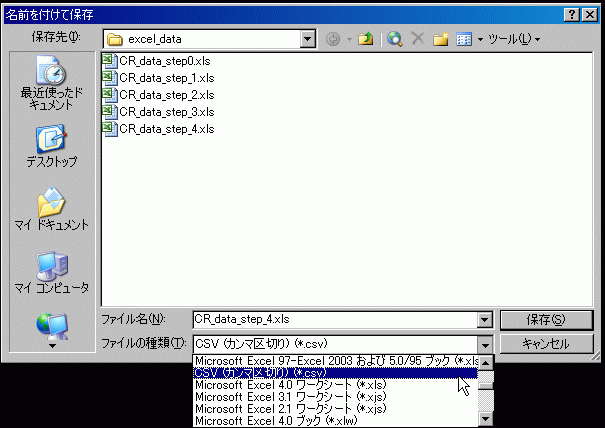

  2. ファイルの種類はCSV(カンマ区切り)にして,てきとうなファイル名をつける.

Wordに貼り付ける

CSVのデータができあがったならば,Wordに貼り付ける.Wordのページに戻る
