NASLS-WH2.0TGL/R1ハードディスクの取り付けから設定まで

はじめに

現在 PC は安価なので，それが壊れても大きな痛手にはならない．しかし，PCのデータが失われれると，復旧は不可能で，とてもその損失は計り知れない．したがって，定期的なデータのバックアップはとても大事なことです．

ハードウェアー

NASとハードディスクの入手

データのバックアップ用に，BUFFALO の NAS LS-WH2.0TGL/R1 をオークションで入手しました．ハードディスク無しで，3100円でした．そこで，ハードディスク「WESTERNDIGITAL 社の WD20EZRX (Green 2TB 3.5inch SATA3.0)」を二台，購入しました．Amazon で 8900[円/台]×2[台]=17800円でした．

ハードディスクの組み込み

ハードディスクの組み込みは，全く難しところはありません．短時間で組み込むことができます．

図1: LS-WH2.0TGL/R1とハードディスク

ソフトウェアーのインストール

ハードディスクを取り付けただけでは，LS-WH2.0TGL/R1 (NAS) は動作しません．ソフトウェアーのインストールが必要です．「Linkstation LS-W1.0TGL/R1 1TB*２台に換装 RAID1」を参考にし，以下のようにしてインストールしました．

ユーティリティのインストール

有ると便利なので，NAS Navigator2 をインストールします．

ファイルの作成

LS-WH2.0TGL/R1 が読み込むファイルは，「uImage.buffalo」と「initrd.buffalo」です．これらは，以下のようにして作成します．

1. バッファローの「ダウンロードのサービス」のページから，「LS-WHGL/R1シリーズファームウェア アップデータ Ver.3.09」をダウンロードします．
2. ダウンロードしたファイル (lswhgl-309.exe) を解凍します．Windows でファイルをダブルクリックすると，フォルダー「lswhgl-309」が出来上がります．この中に必要なファイルのひとつ「uImage.buffalo」があります．
3. フォルダーの中になる「initrd.img」を「initrd.zip」と拡張子を変更し，解凍します．解凍時に，パスワードが求められます．「BUFFALO LinkStation HDD装換（SH-DHGL）」に4つ書かれていますので，どれかでしょう．私の場合は二つ目の「aAhvlM1Yp7_2VSm6BhgkmTOrCN1JyE0C5Q6cB3oBB」でした．解凍すると，フォルダー「initrd」が出来上がります．その中には，ファイル「initrd.buffalo」があります．

以上のようにして，LS-WH2.0TGL/R1 のシステムに必要な「uImage.buffalo」と「initrd.buffalo」が得られます．

FTPサーバーの準備

LS-WH2.0TGL/R1 のファームウェアーは，FTPサーバーから読み取られます．linux の FTP サーバーでは動作しなかったので(設定の問題)，Windows の FTP サーバーを使いました．具体的な準備は以下の通りです．

1. Start Up Pageから，TFTPD をダウンロードします．そして，ダウンロードされたファイル (tftpd115.zip) を解凍します．このソフトウェアーはインストールする必要がなく，ダブルクリックで動作します．
2. 先ほど作成した次のファイルを適当なフォルダーに入れます．
   • uImage.buffalo (最初に解凍してできたもの)
   • initrd.buffalo (パスワード解凍で，できたもの)
   私は，「C:\install\LS-WH2TGL\309\lswhg-309\」に入れました．本当にどこでもよいです．
3. 次に，FTPサーバーの PC の IP アドレスを「192.168.11.1」に設定し，サーバーのPCを再起動します．
4. サーバー PC のファイアーウォールを停止します．
5. ダウンロードした FTP サーバープログラムを起動します．32ビットPCの場合は「TFTPD.exe」，64ビットPCの場合は「TFTPD64.exe」をダブルクリックします．

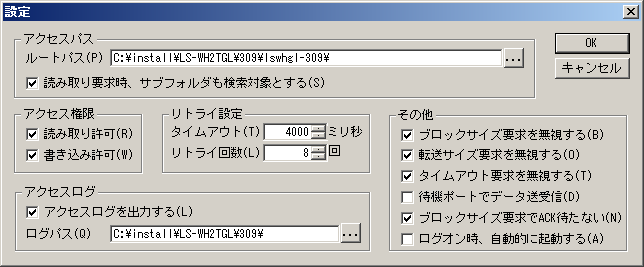

6. タスクトレイに現れる TFPTD のアイコンを右クリックし，設定を選択します．そして，以下の設定を行います(参照:図2)．
   • ルートパスを，ファイル「uImage.buffalo」と「initrd.buffalo」を入れたフォルダーに指定します．
   • アクセス権限の「読み取り許可(R)」と「書き込み許可(W)」にチェックを入れます．
   • アクセスログの「アクセスログを出力する(L)」にチェックを入れます．そして，ログパスを適当に指定します．
   • その他の設定で，「ブロックサイズ要求を無視する(B)」と「転送サイズ要求を無視する(O)」，「タイムアウト要求を無視する(T)」，「ブロックサイズ要求でACK待たない(N)」をチェックします．これらをチェックしないと，initrd.buffalo を読み込むことができません．

以上で，LS-WH2.0TGL/R1 が最初に読み込む FTPサーバーの設定は完了です．

図2: tftpd の設定

システムファイルの転送

FTP サーバーの準備ができたら，LS-WH2.0TGL/R1 を起動し，システムファイルをインストールします．手順は以下の通り．

1. LS-WH2.0TGL/R1 とクロスケーブルで接続します．もちろん，ルーターや Hub を使った接続も可能です．
2. LS-WH2.0TGL/R1 背面のスイッチを ON にします．しばらくすると，電源ランプが消え，真ん中の赤いランプが6回ずつ点滅します．下の LAN ランプは点灯(たまに点滅)します．
3. LS-WH2.0TGL/R1 背面の FUNC スイッチを長押しします．スイッチを離すと，二つのファイル「uImage.buffalo」と「initrd.buffalo」を読み込みます．読み込み状態は，タスクトレイにあるTFPTD のアイコンを右クリックし，「送受信ログ(L)」を選択することで確認できます．
4. システムのインストールが完了すると，LS-WH2.0TGL/R1 が再起動する(らしい．ぼやっとしていて私は見逃した)．

初期設定

システムのインストールが完了したら，ハードディスクのフォーマットと設定を行います．

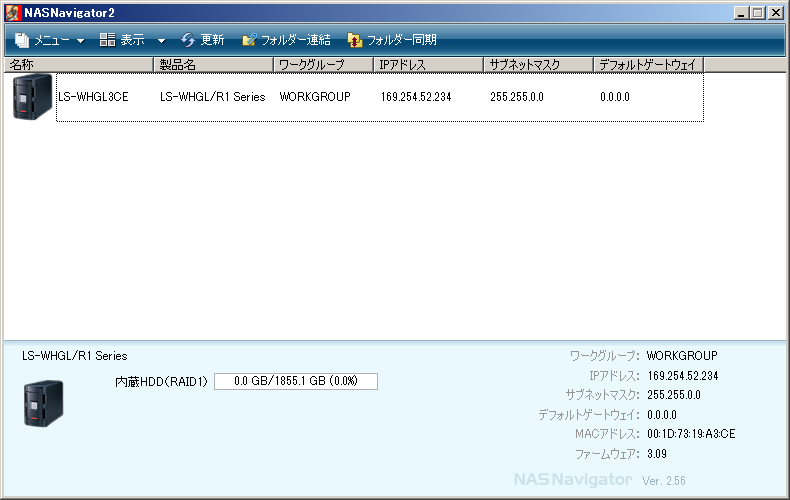

図3: NASNavigator2の画面

1. タスクトレイにある NASNavigator2 をクリックします．すると，LS-WH2.0TGL/R1 が見えます．そして，IPアドレスを確認します．
2. もし，PC の IP と LS-WH2.0TGL/R1 のサブネットが異なる場合，PCのIPアドレスを変更します．そうしないと，次の LSUpdater.exe が動作しないでしょう．私の場合，LS-WH2.0TGL/R1 の IP アドレスは，「169.254.52.234」でした．そのため，PC の方を「169.254.52.1」に変更しました．
3. 「lswhgl-309.exe」を解凍したとき，同時に作成された 「LSUpdater.exe」 を実行します．

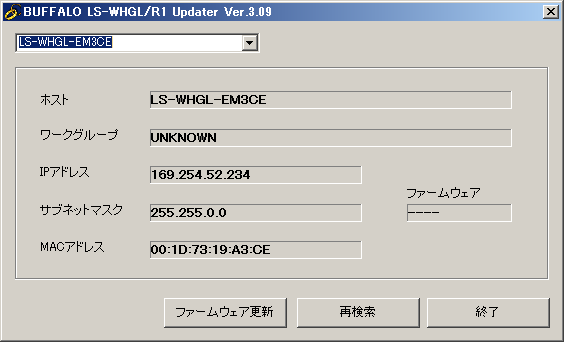

4. すると，図4のような画面が現れます．[ファームウェアー更新]をクリックします．
5. 指示に従いハードディスクをフォーマットします．しばらくすると完了します．
6. 次に，タスクトレイにある NASNavigator2 をクリックします．そして，現れた LS-WHGL/R1 Series を右クリックし，「Web設定を開く(W)」を選択します．
7. ブラウザが起動し，ユーザー名「admin」，パスワード「password」をタイプします．すると設定画面が現れますので，適当に設定します(図5)．ディスクチェックには，約11時間かかりました．

図4: LSUpdater.exe の起動	図5: NAS の WEB 設定の画面

ネットワークへの接続

PC と LS-WH2.0TGL/R1 の IP アドレスを正式な値に設定します．そして，クロスケーブルを取り外し，ネットワークに接続します．念のため，再起動すると良いでしょう．

設定

アクセス制限付きディレクトリー

アクセス付きのディレクトリーを設定し，Windows/Linux でネットワークドライブ/ネットワークファイルとして使います．

Link Station の設定

アクセス権付きディレクトリーを使うためには，LinkStation のユーザーとフォルダーを設定します．

1. タスクトレイにある NASNavigator2 をクリックします．そして，現れた LS-WHGL/R1 Series を右クリックし，「Web設定を開く(W)」を選択します．そして，ログインします．
2. ユーザ管理から，ローカルユーザーを設定します．ここで設定したユーザーが次に設定する共有フォルダのユーザになります．このとき，Windows や Linux のユーザー名とパスワードを同一にします．
3. 共有フォルダ管理 → 共有フォルダー設定で，ディレクトリー(フォルダー)を作成します．設定は，以下の通りにしました．

   設定名	設定値
   共有フォルダー名	NAS2T_MY
   共有フォルダの説明	Directoriy_of_NAS-LS-WHGL-2T-RAID1
   ディスク領域	RAIDアレイ1
   公開先	Win/MacOS(SMB)
   共有フォルダ属性	書込可能
   ゴミ箱機能	使用する
   バックアップ公開パスワード	(設定無し)
   アクセス制限機能	使用する
   グループ	(設定無し)
   ユーザ	yamamoto

Windwos ネットワークドライブ

コンピューター → ネットワークドライブを選択します．そして，「ログオン時に再接続する(R)」をチェックし，[参照(B)…]を押します．そして，現れたネットワークフォルダーの中から LinkStation のフォルダーを選択します．そして，[OK]ボタンを押します．

以上で接続ができます．

Linux でマウント

Linux のマウントは少し面倒です．LS-WHGL/R1 の内部では，Linux の samba が動作してます．それをマウントします．

以下の例は，私の Linux (ubuntu 14.04)で設定例です．まずは，以下のコマンドで，マウントポイントを作成します．

$ cd /mnt
$ sudo mkdir NAS2T_MY   マウントポイントを作る
$ sudo chmod 777 NAS2T_MY/   アクセス権限の変更
$ sudo chown yamamoto NAS2T_MY/   所有者の変更
$ sudo chgrp yamamoto NAS2T_MY/   グループの変更

次に，以下のコマンドでマウントができるか/否かのを調べます．

$ cd /mnt
$ sudo mount -t cifs //192.168.1.71/NAS2T_MY NAS2T_MY/ -o user=yamamoto
[sudo] password for yamamoto:      パスワードをタイプする
Password for yamamoto@//192.168.1.71/NAS2T_MY:      パスワードをタイプ

いつも，手動でマウントすのは面倒です．そこで，起動時に自動的にマウントするために設定します．以下を「/etc/fstab」に追記します．

//192.168.1.71/NAS2T_MY /mnt/NAS2T_MY/ cifs uid=yamamoto,gid=yamamoto,username=yamamoto,password=パスワード,rw 0 0

この設定を反映指させるために，以下のコマンドを実行します．

$ sudo mount -a

アンマウントする場合のコマンドは以下の通りです．

$ sudo umount NAS2T_MY/

メンテナンス

設定・状態の確認

様々な設定や状態の確認は，BUFFALO の「NAS Navigator2」 (Windows 専用) かブラウザを使います．ブラウザの場合，サーバーの IP アドレスを直接打ち込むと，ログイン画面が現れます．デフォルトの設定では，ユーザー名は「admin」，パスワードは「password」です．

ハードディスクの交換

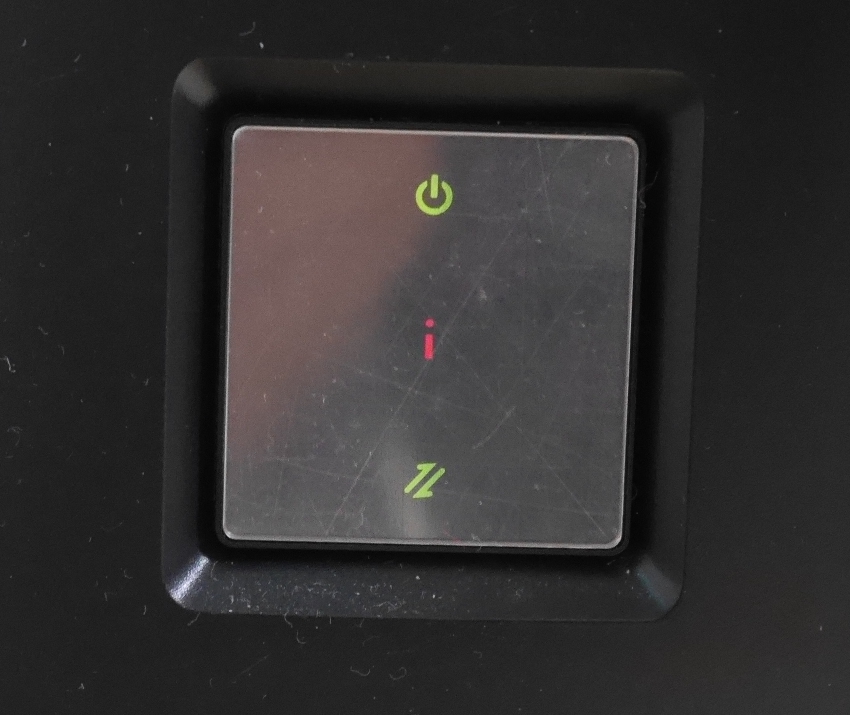

あるとき，NAS をみると赤ランプが点滅 ( — • • •   — • • •   — • • • )していました(図6)．これは，エラーコード E13 で「RAIDアレイでエラー デグレードモードで動作」を表しています．RAID を構成している2個のハードディスクのひとつが壊れているようです．早急に交換が必要です．Windows にインストールした NAS Navigator2 の NAS にカーソルを合わせると「1番のRAIDアレイでエラーが発生しました」と表示されました．

図6: LS-WH2.0TGL/R1 のエラー表示

早速，2Tバイトのハードディスク (WD20EFRX WD社 Red) を購入しました．前回は Green を購入し 1 年程度で故障しました．今度は Red です．電源を OFF にして，1番のハードディスクを交換します．

HDD 交換後，ネットワークを接続後，電源を入れます．すると，自動的に RAID を修復します．その様子は，NAS Navigator2 で見ることができます．5分くらいで修復は完了します．

その後のひと月後の 2016年7月のはじめに，二台目の WD20EZRX (Green 2TB 3.5inch SATA3.0) もエラーとなりました．一年持たず，二台の Green がエラーとなりました．そこで，WD20EFRX WD社 Red (2TB) に交換しました．これで，二台とも Red になりました．Red は「NAS システムに最適化されたハードディスクドライブ」とキャッチコピーがあるので，寿命が楽しみです．

これらエラーの出たハードディスクは，サーバーでないデスクトップに使っています．特に問題なく使えています．Red の方は，2018年10月にデグレードモードが表示されました．修復して再使用をしています．
