研究 共同研究(KEK) stiffenerがニオブ

固定端の場合の空洞部の機械振動解析 (stiffenerがニオブ)

振動の様子

ANSYSを用いて,超伝導空洞の機械振動のモードを計算した.これまでの計算とは異なり,stiffenerの材質をニオブとしている.実際の空洞の材質はニオブで,先の計算「固定端の場合の超伝導空洞の機械振動解析」ではチタンとしたが,これは間違いである.しかし,周波数の差は小さく,ニオブにすることにより 2[%]程度周波数が下がるのみである.

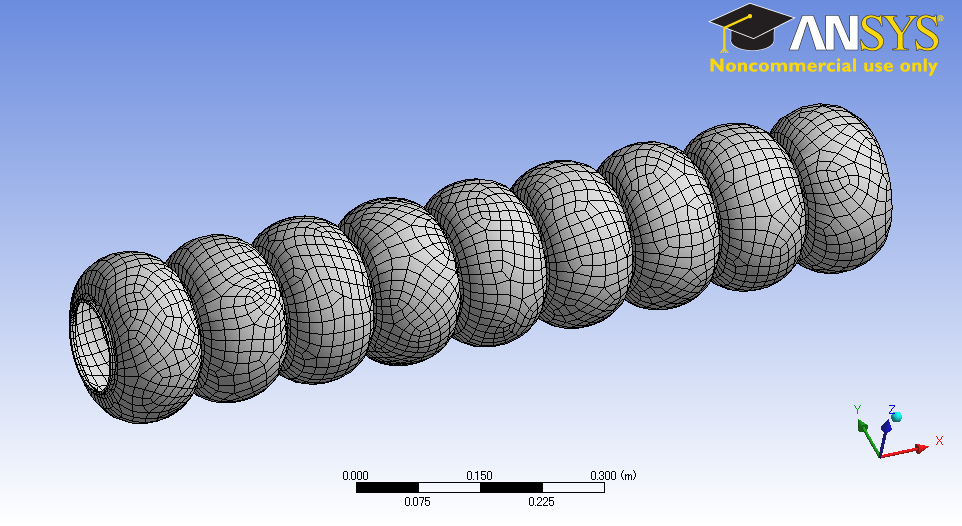

この解析を行ったときのメッシュの様子は,次の通り.

解析の結果のサマリーは,ANSYSのレポートに示す.さらに,各振動モードを下図にしめす.この画像をクリックすると動画(avi)を見ることができる.

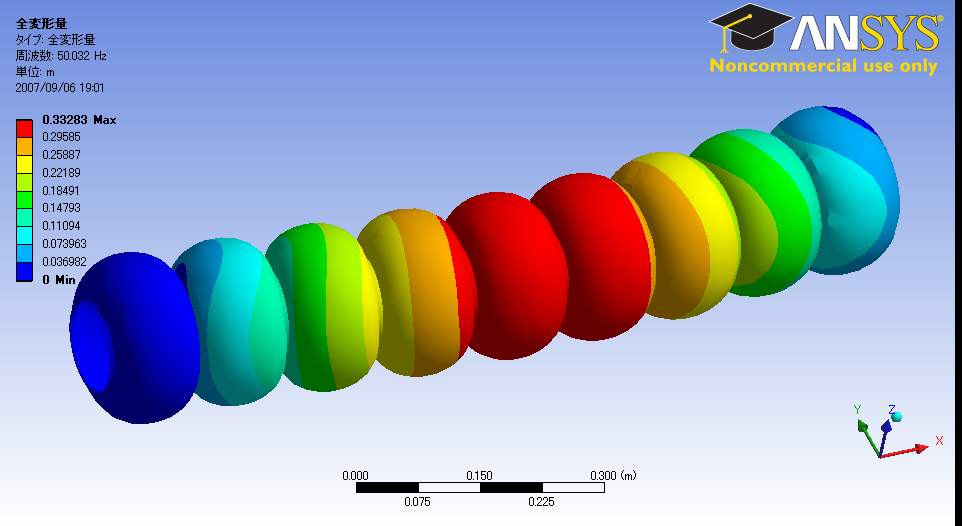

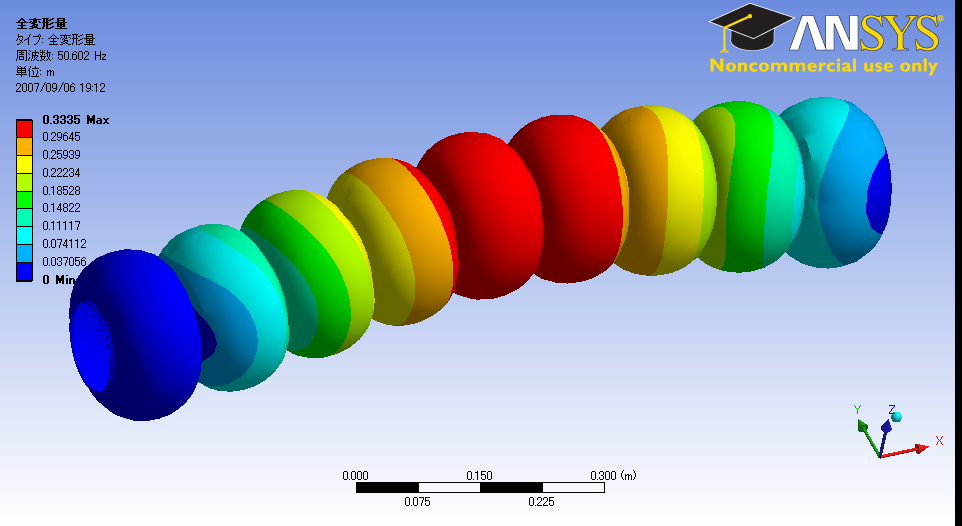

モード1 (50.032Hz) モード2 (50.602Hz)
空胴の振動 空胴の振動

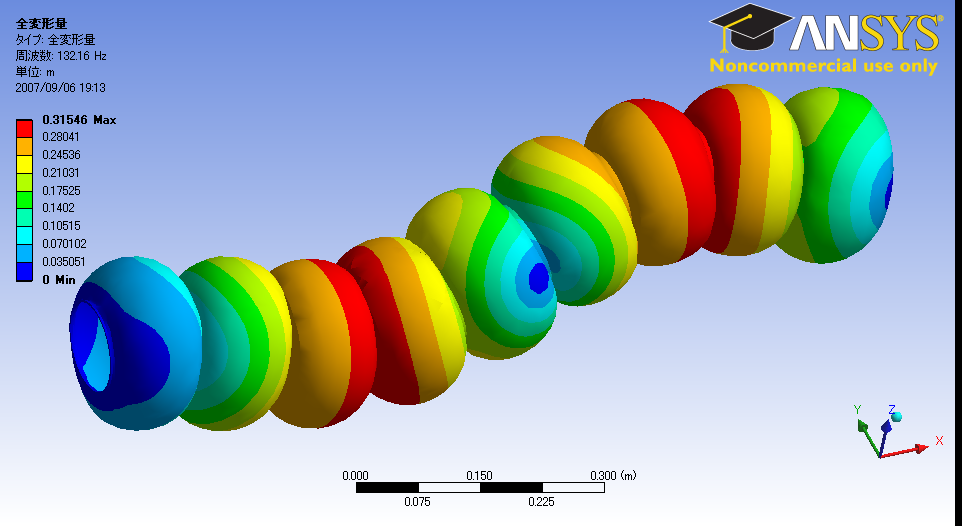

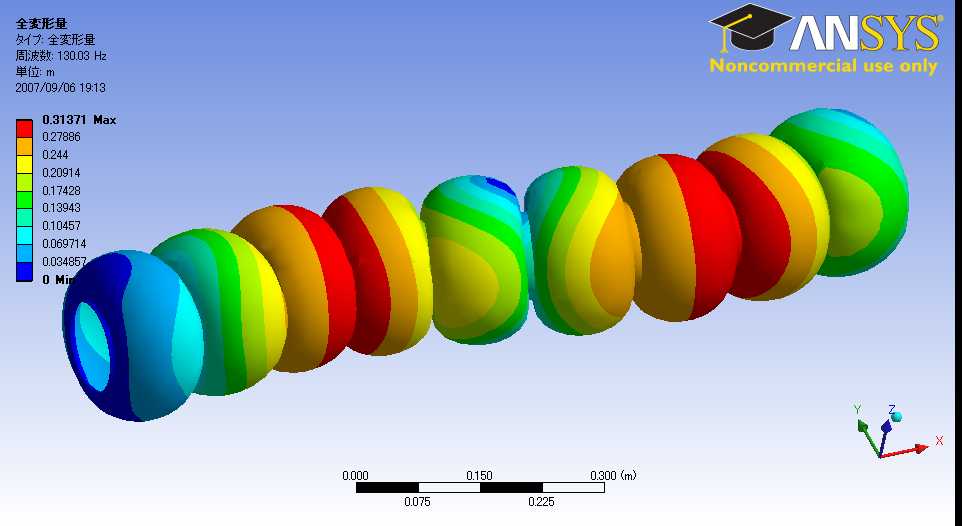

モード3 (130.03Hz) モード4 (132.16Hz)
空胴の振動 空胴の振動

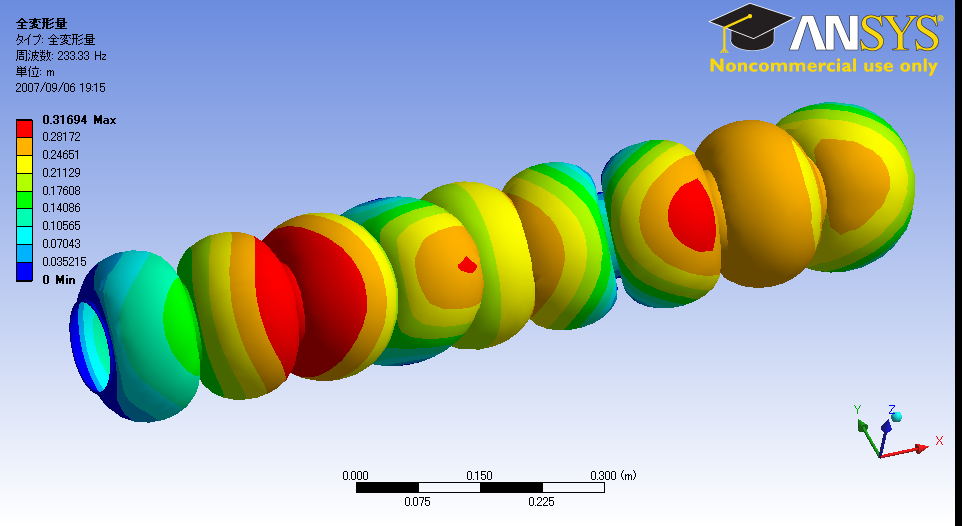

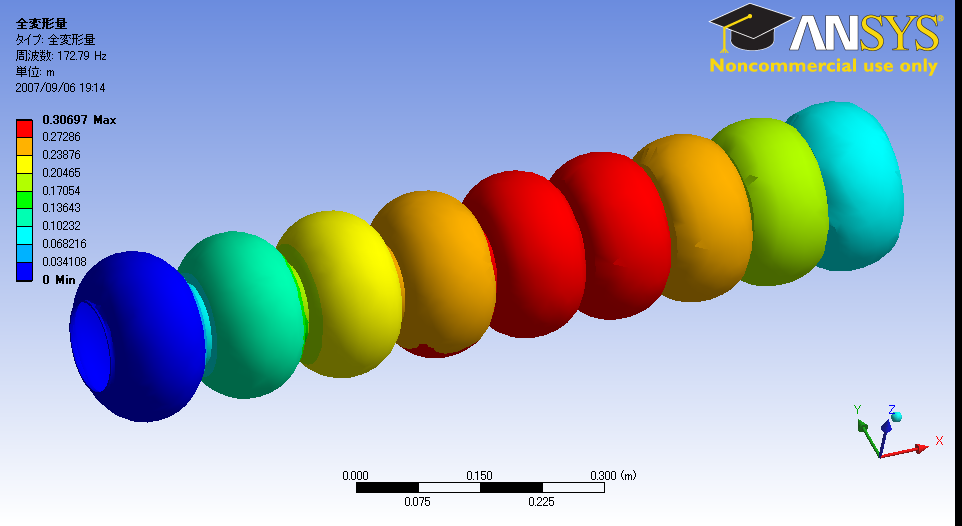

モード5 (172.79Hz) モード6 (233.33Hz)
空胴の振動 空胴の振動

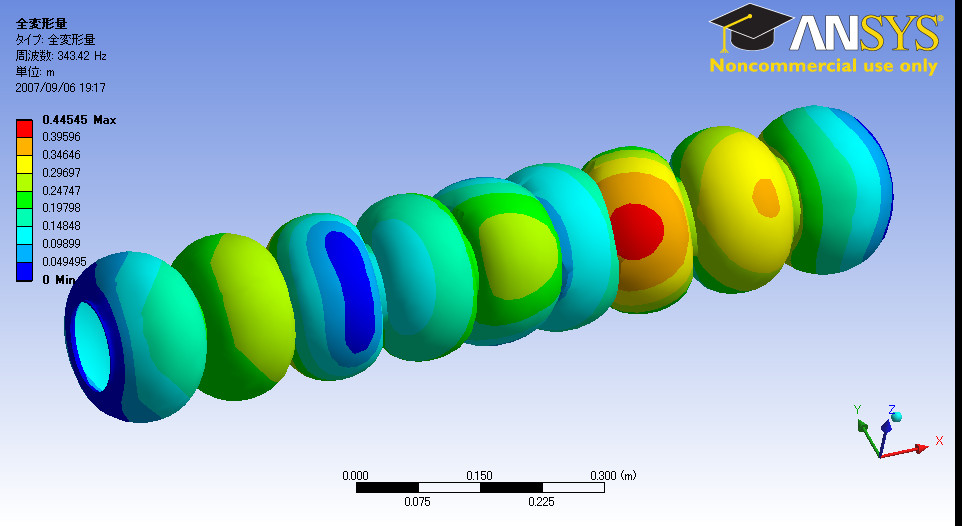

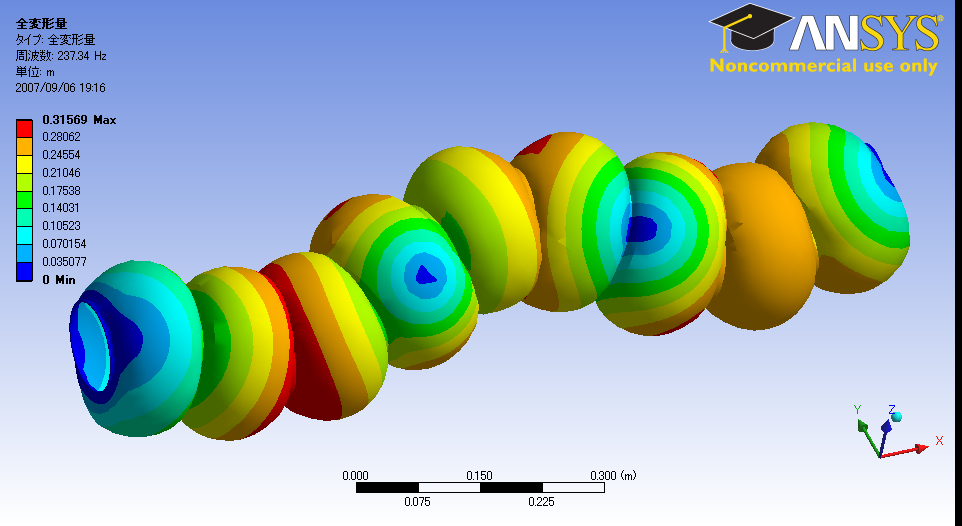

モード7 (237.34Hz) モード8 (343.42Hz)
空胴の振動 空胴の振動

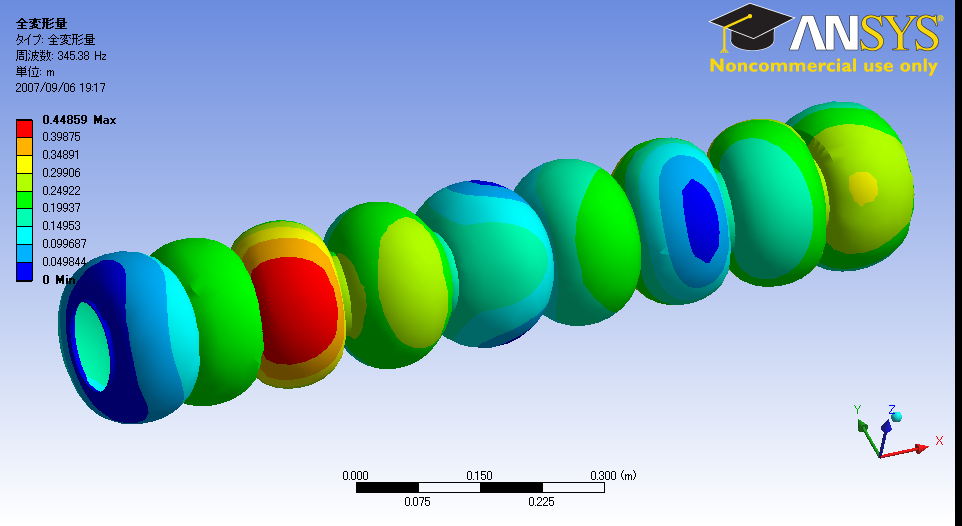

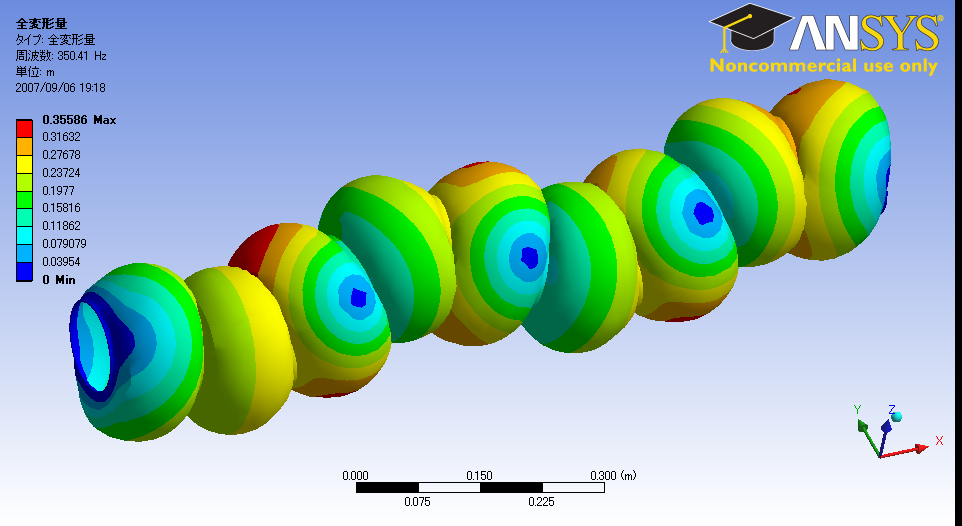

モード9 (345.38Hz) モード10 (350.41Hz)
空胴の振動 空胴の振動

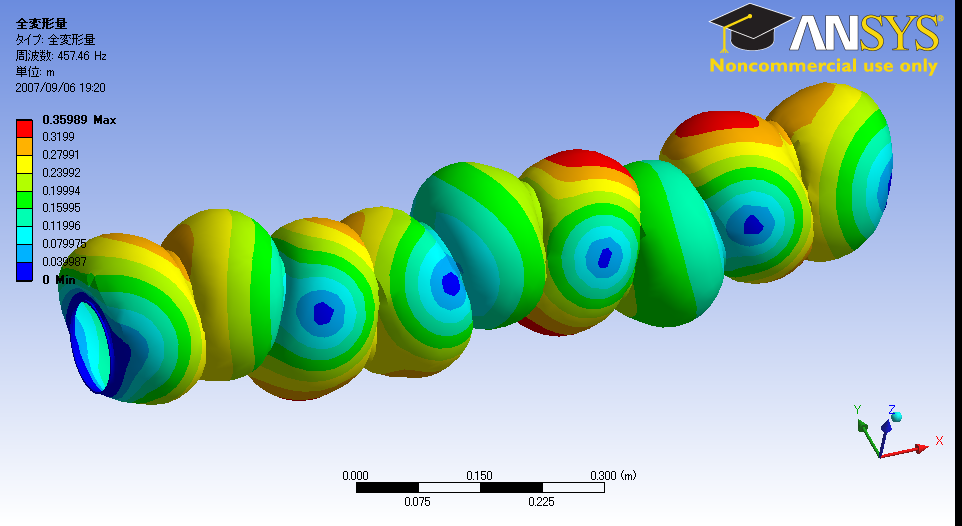

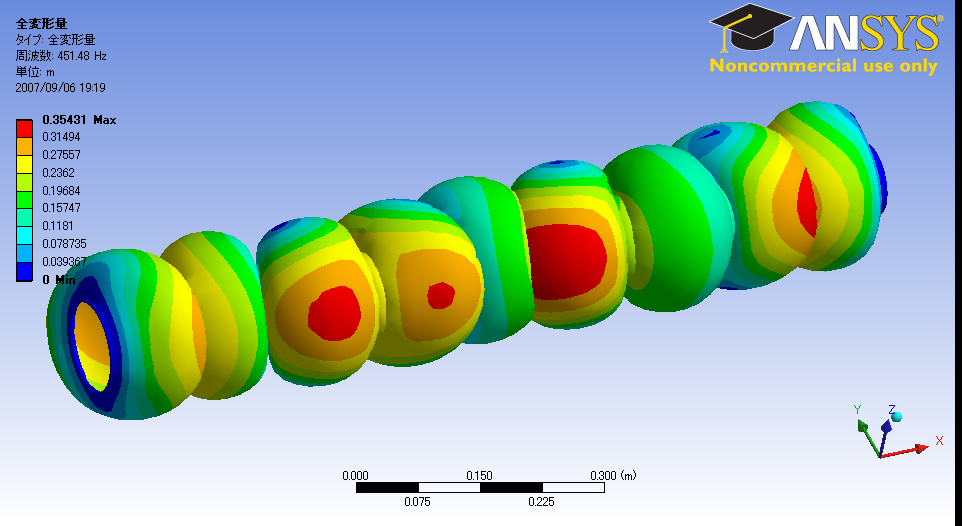

モード11 (451.48Hz) モード12 (457.46Hz)
空胴の振動 空胴の振動

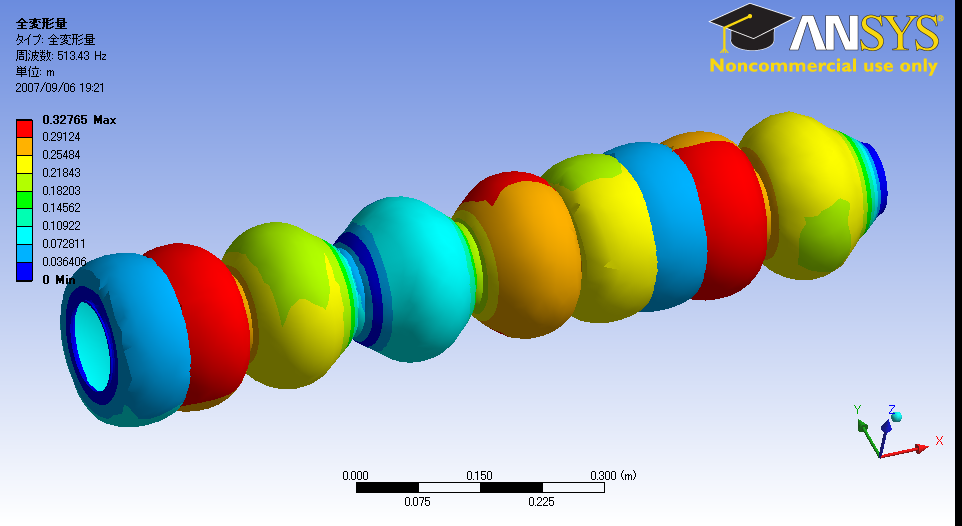

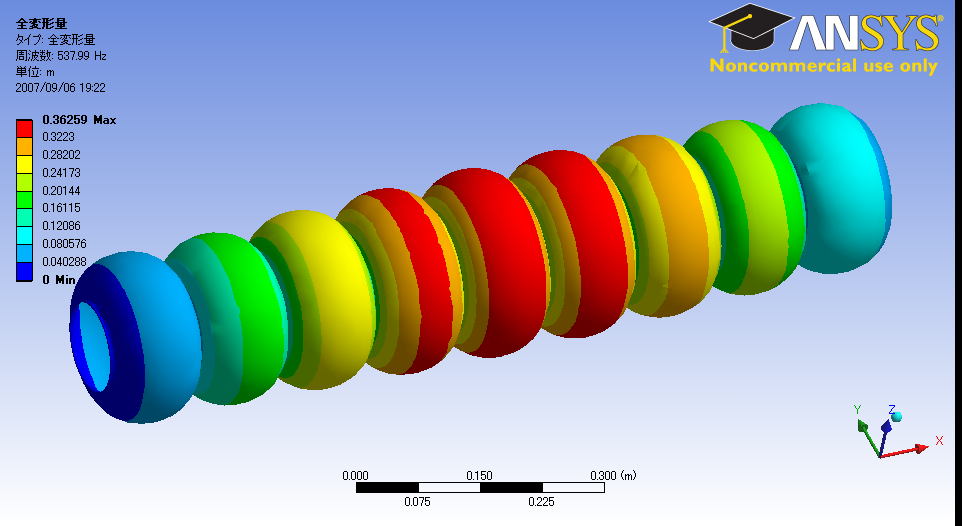

モード13 (513.43Hz) モード14 (537.99Hz)
空胴の振動 空胴の振動

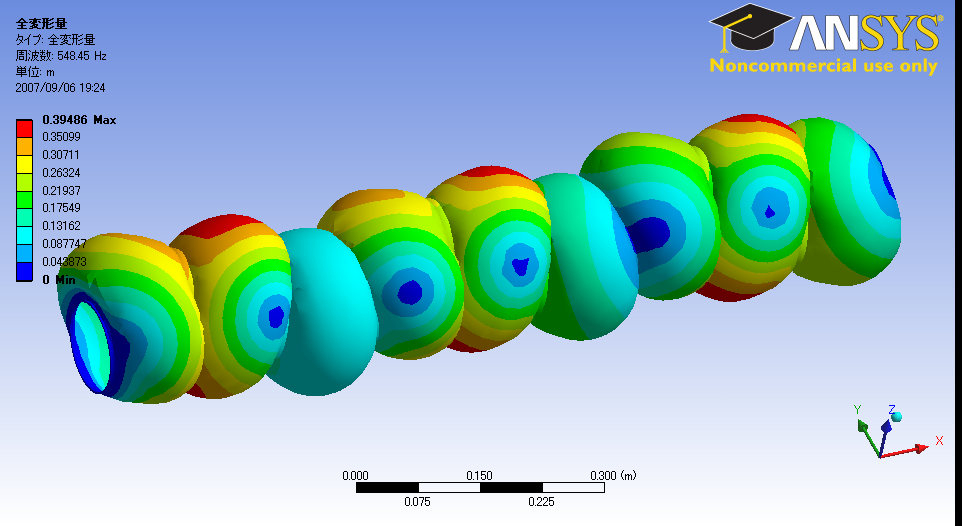

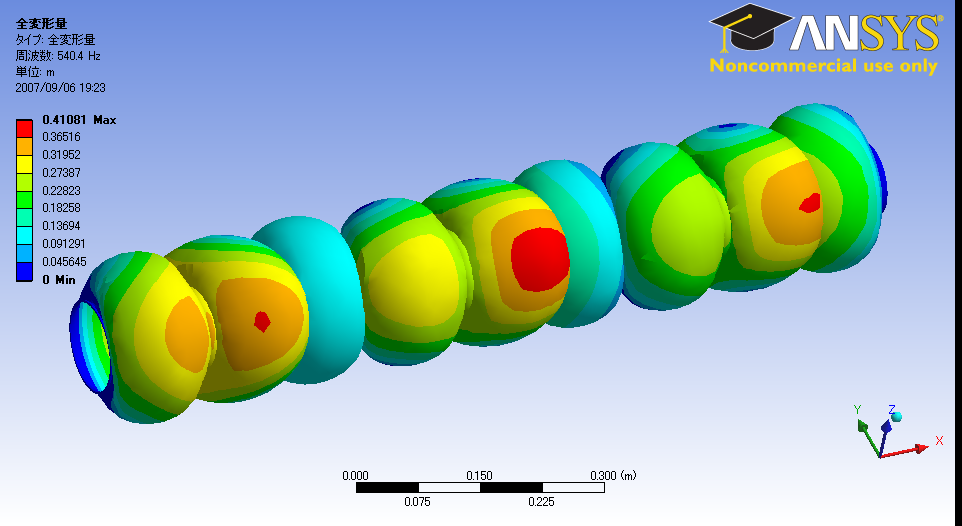

モード15 (540.4Hz) モード16 (548.45Hz)
空胴の振動 空胴の振動

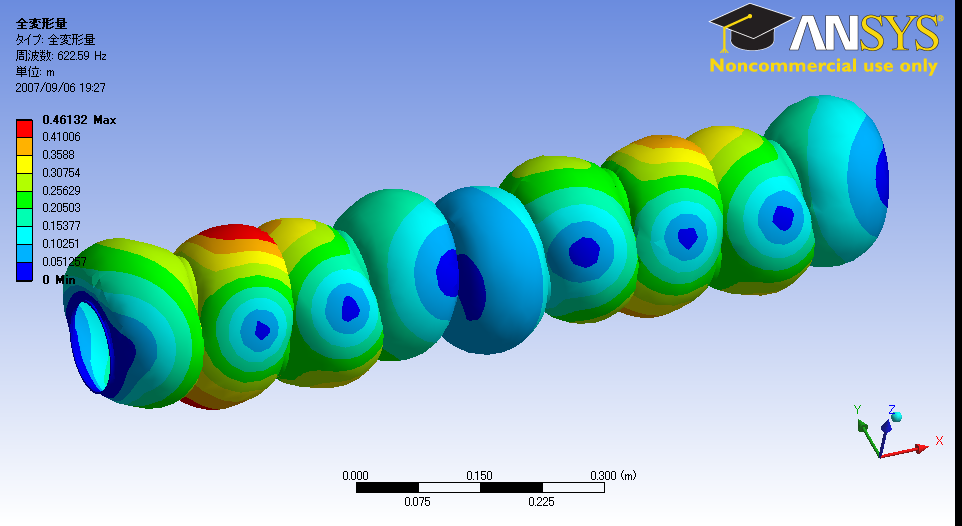

モード17 (611.21Hz) モード18 (622.59Hz)
空胴の振動 空胴の振動

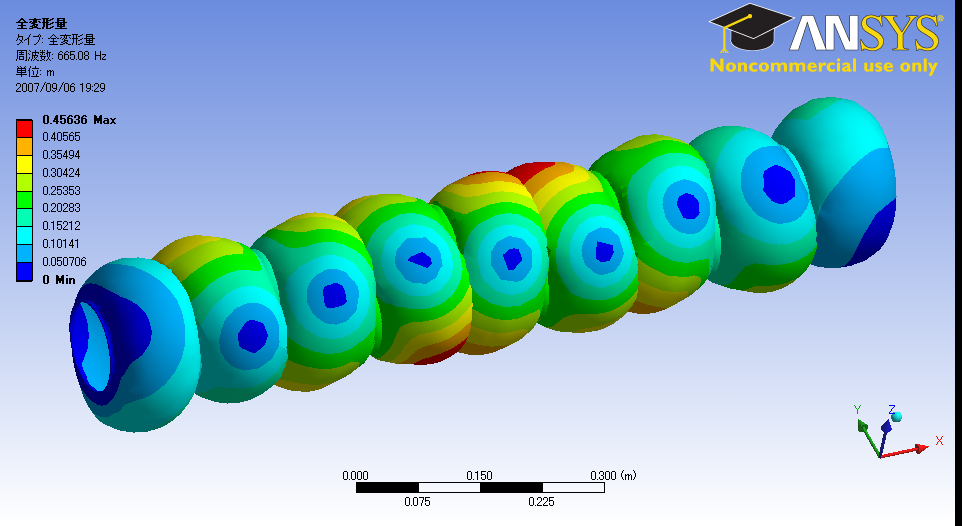

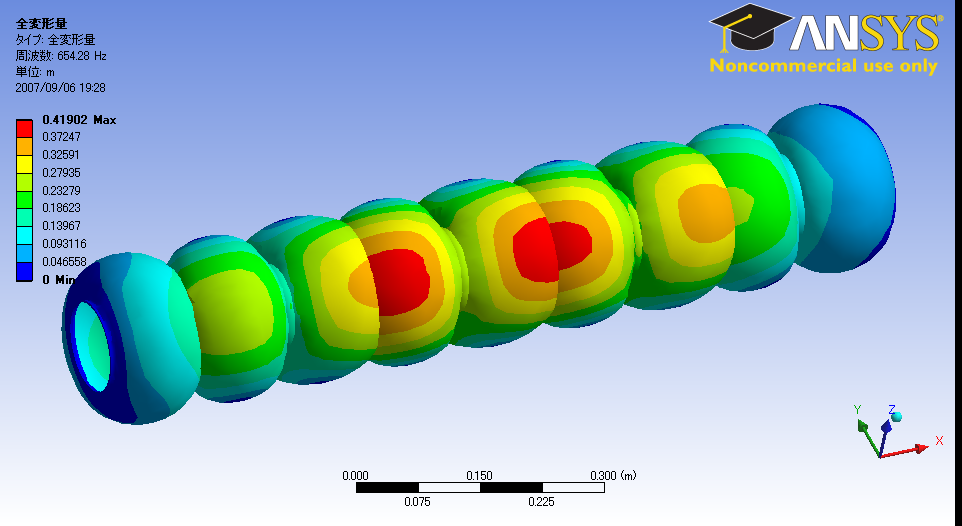

モード19 (654.28Hz) モード20 (665.08Hz)
空胴の振動 空胴の振動

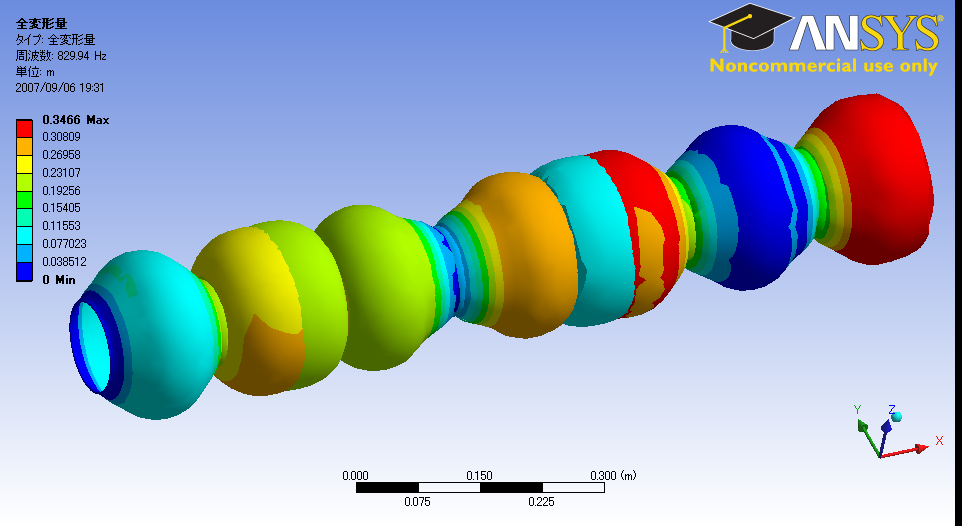

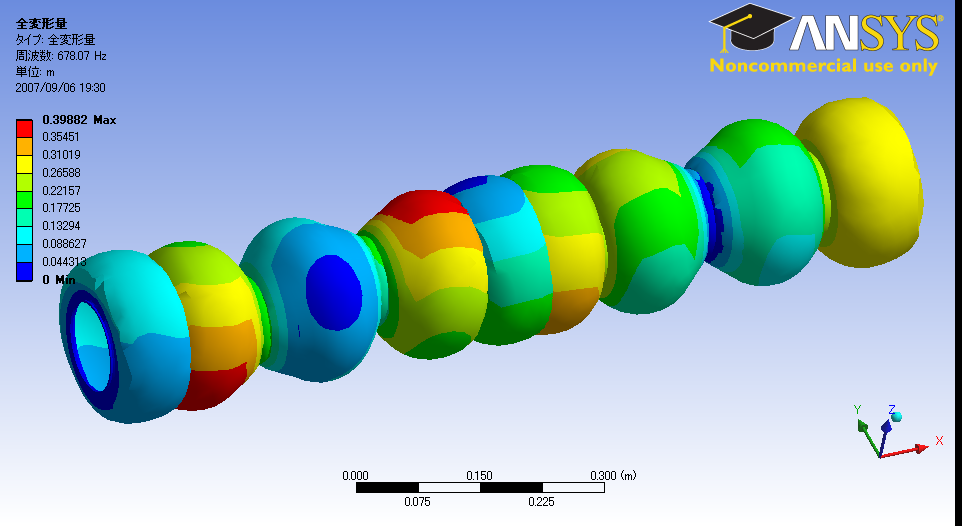

モード21 (678.07Hz) モード22 (829.94Hz)
空胴の振動 空胴の振動

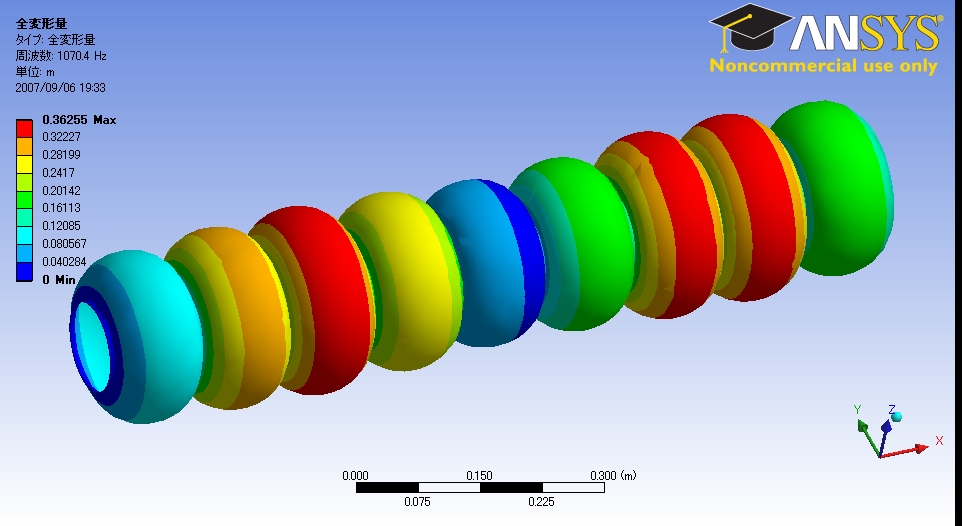

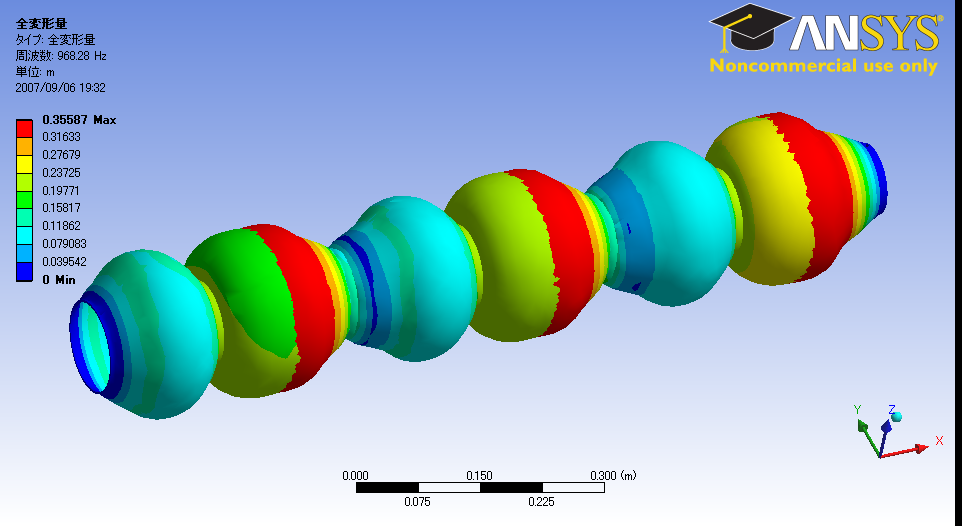

モード23 (968.28Hz) モード24 (1070.4Hz)
空胴の振動 空胴の振動

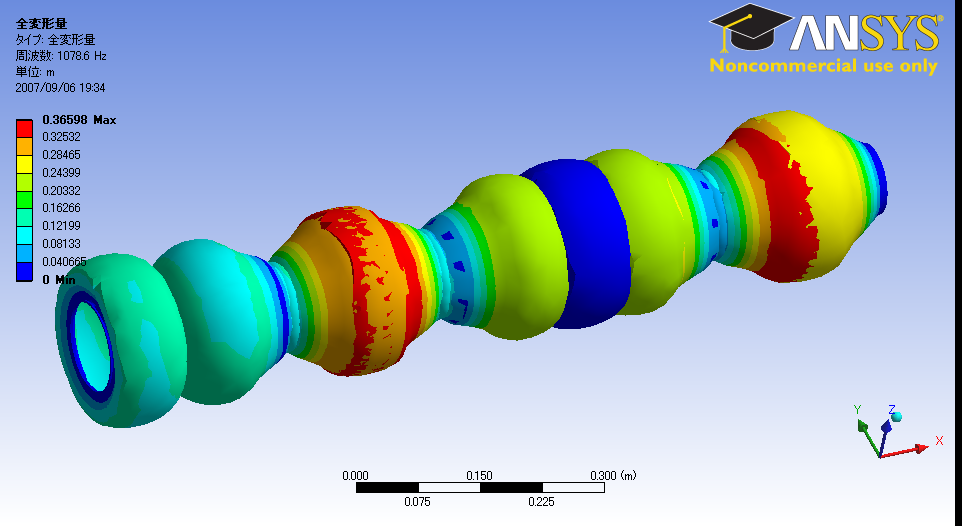

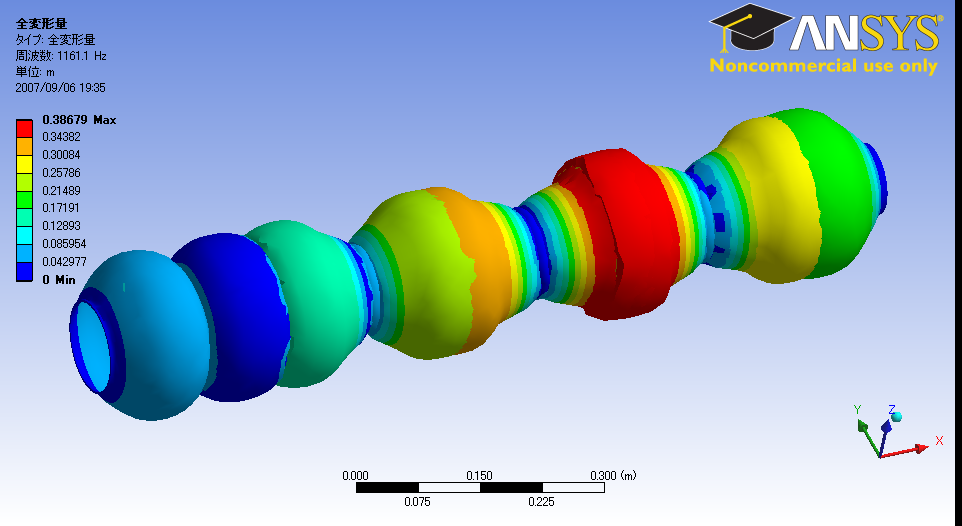

モード25 (1078.6Hz) モード26 (1161.1Hz)
空胴の振動 空胴の振動

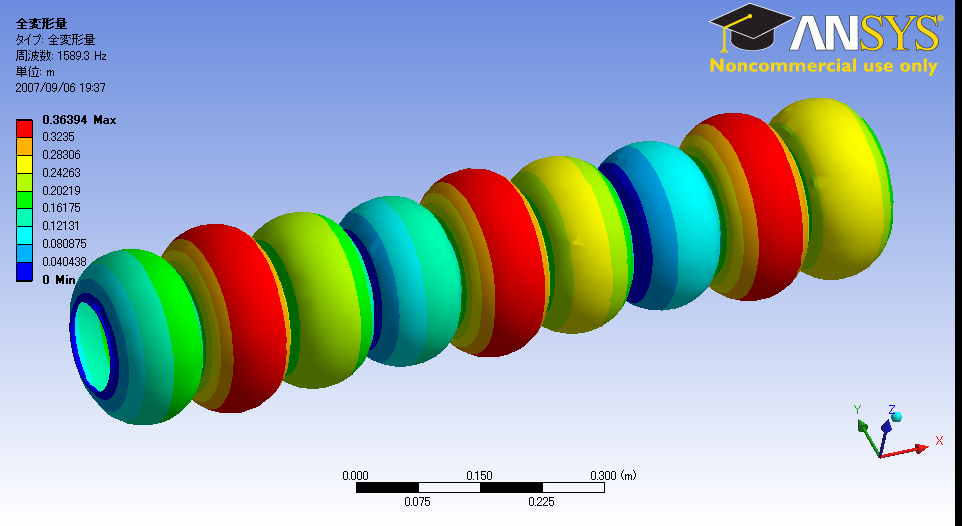

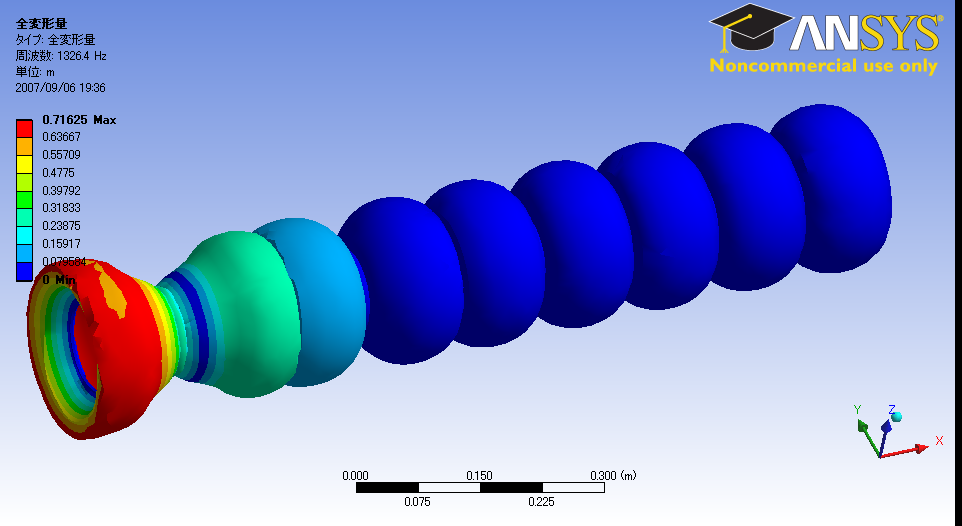

モード27 (1326.4Hz) モード28 (1589.3Hz)
空胴の振動 空胴の振動

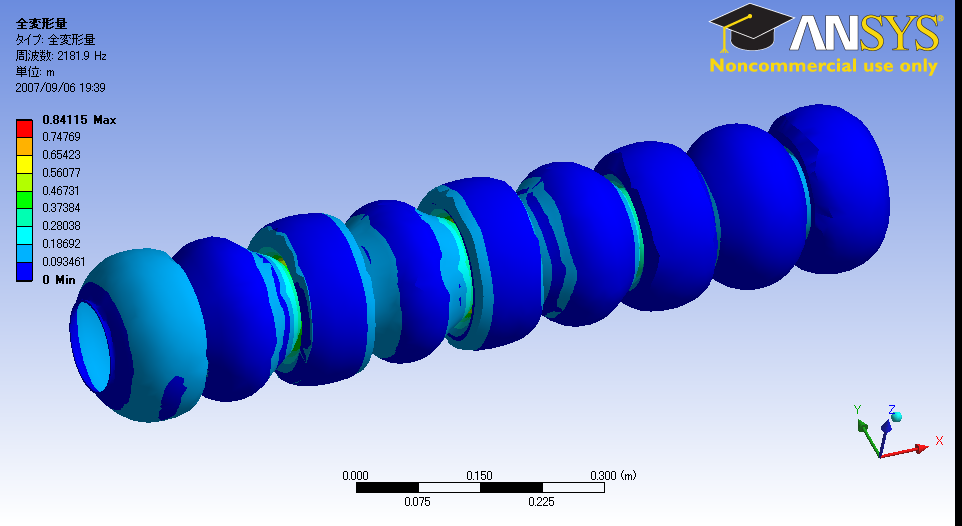

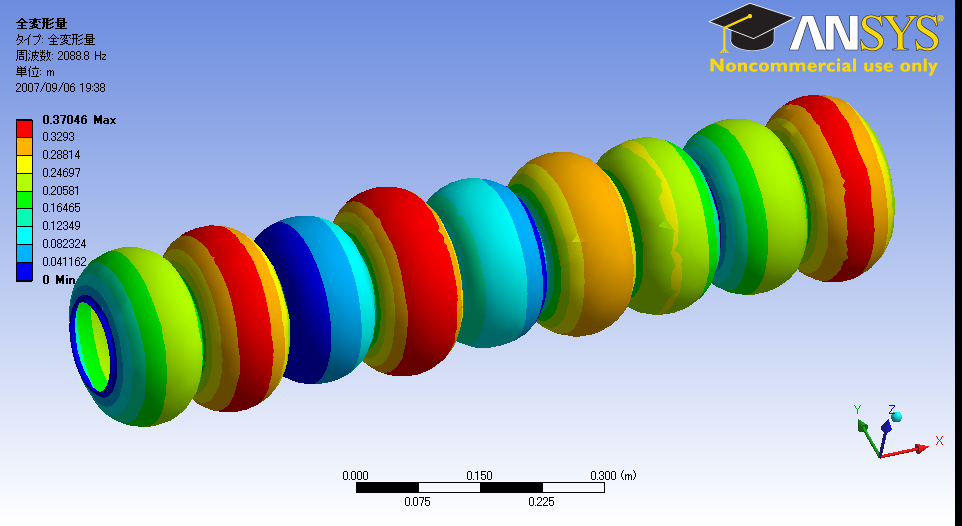

モード29 (2088.8Hz) モード30 (2181.9Hz)
空胴の振動 空胴の振動

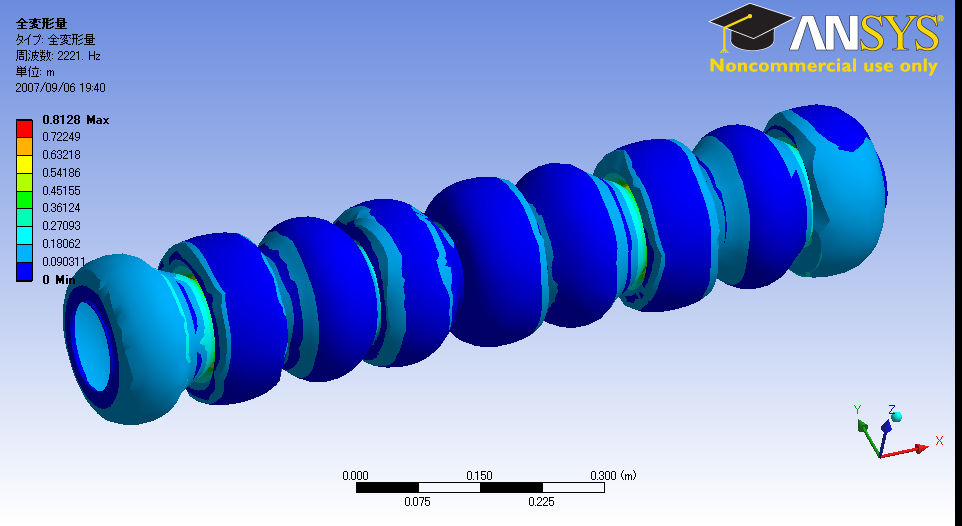

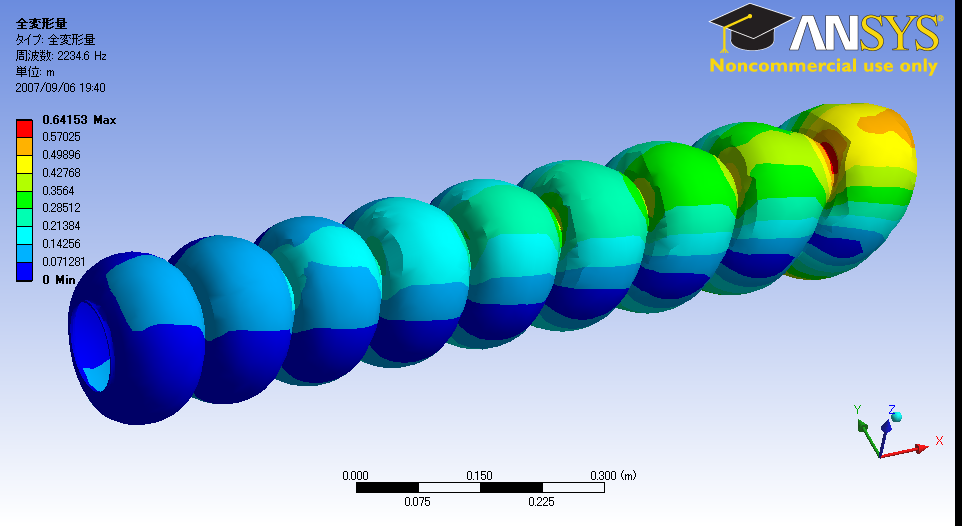

モード31 (2221Hz) モード32 (2234.6Hz)
空胴の振動 空胴の振動

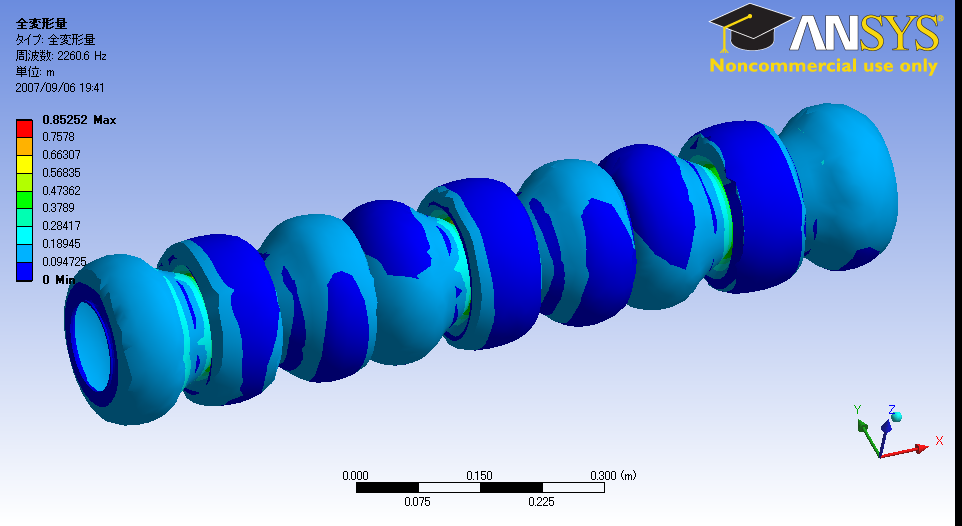

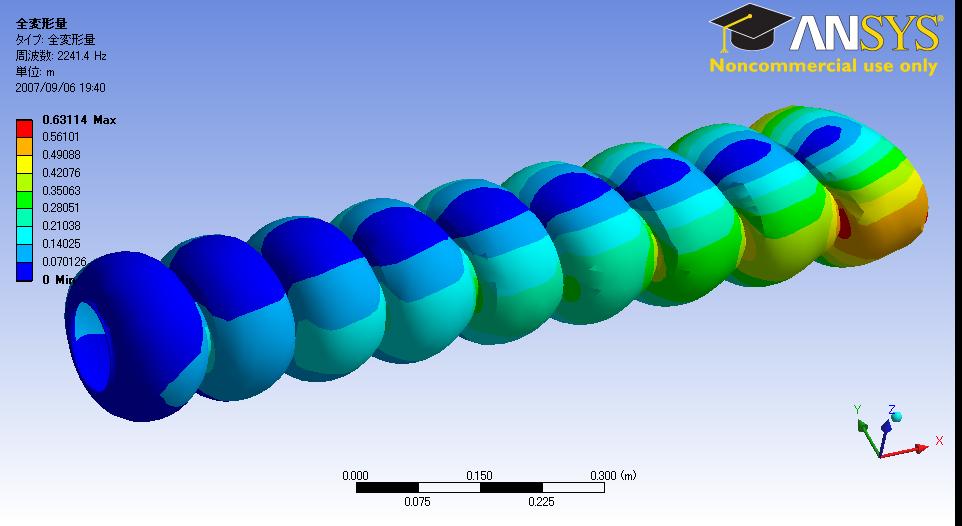

モード33 (2241.4Hz) モード34 (2260.6Hz)
空胴の振動 空胴の振動

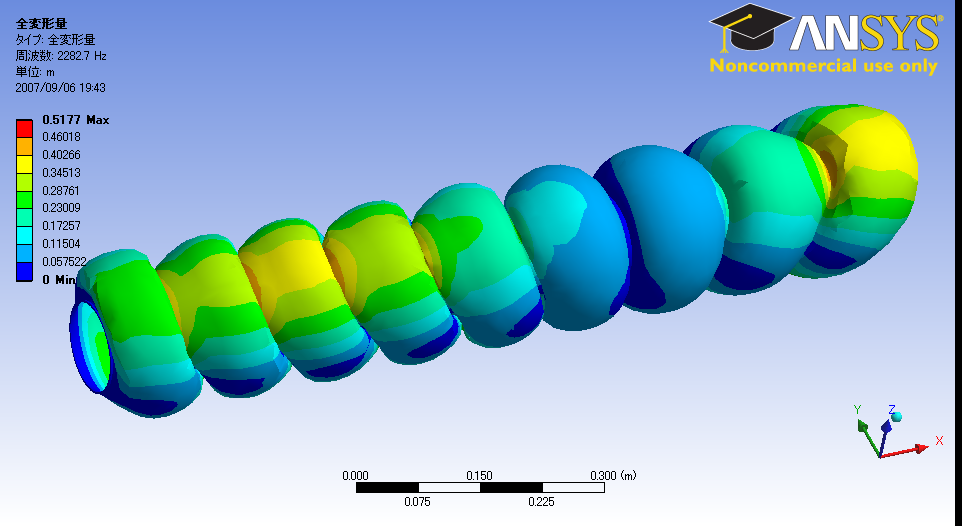

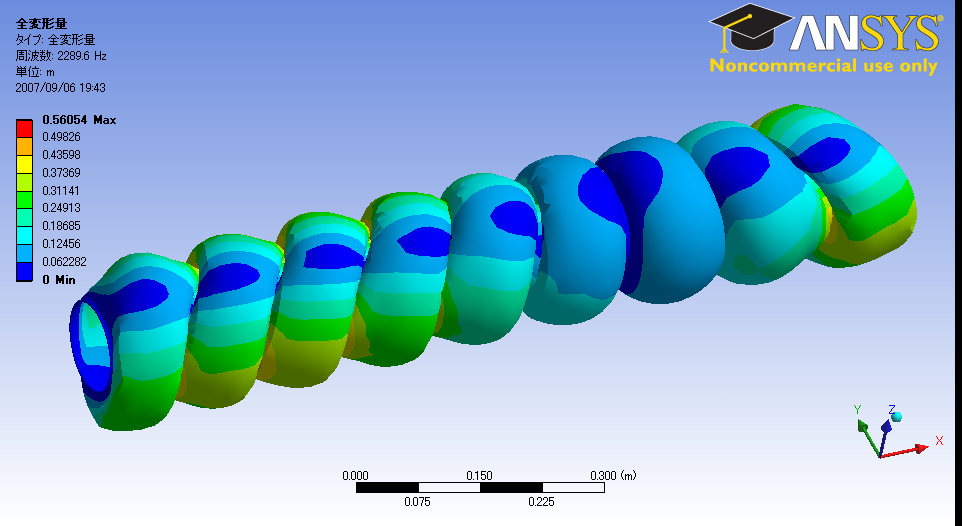

モード35 (2282.7Hz) モード36 (2289.6Hz)
空胴の振動 空胴の振動

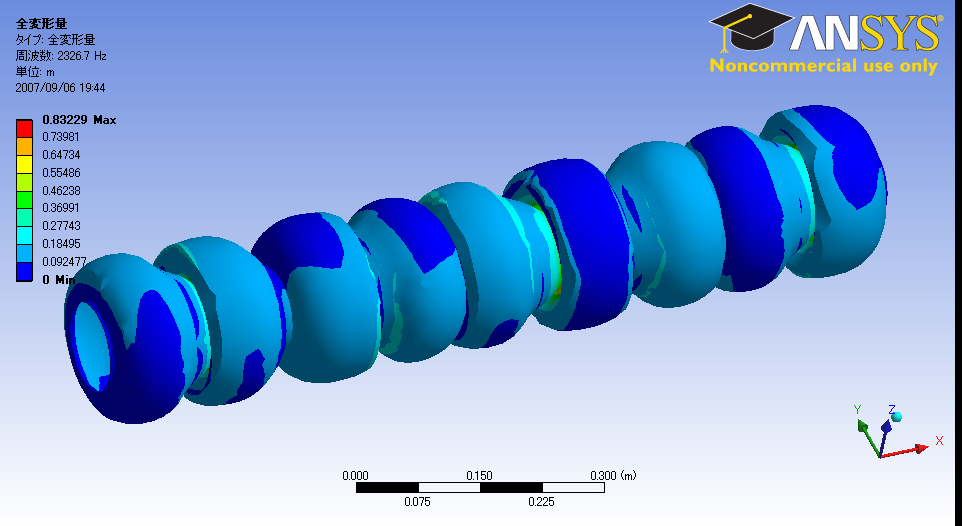

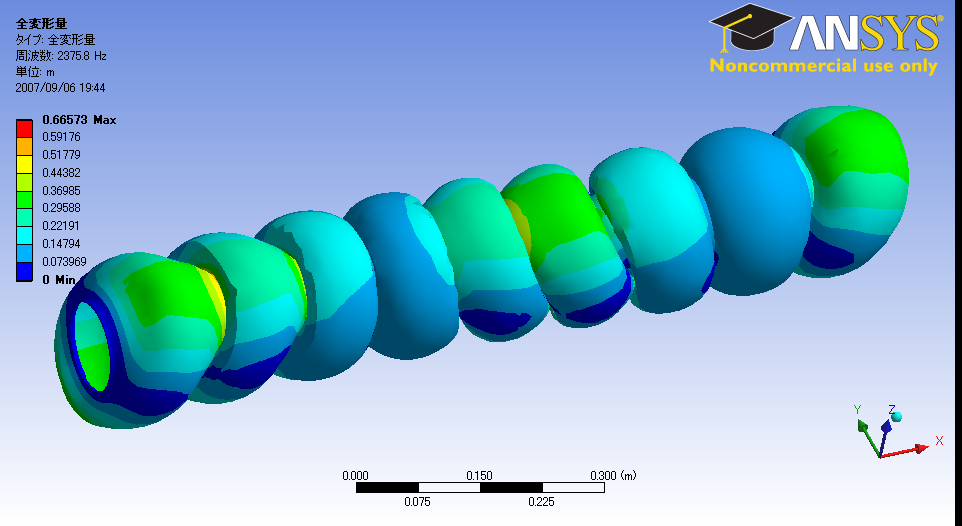

モード37 (2326.7Hz) モード38 (2375.8Hz)
空胴の振動 空胴の振動

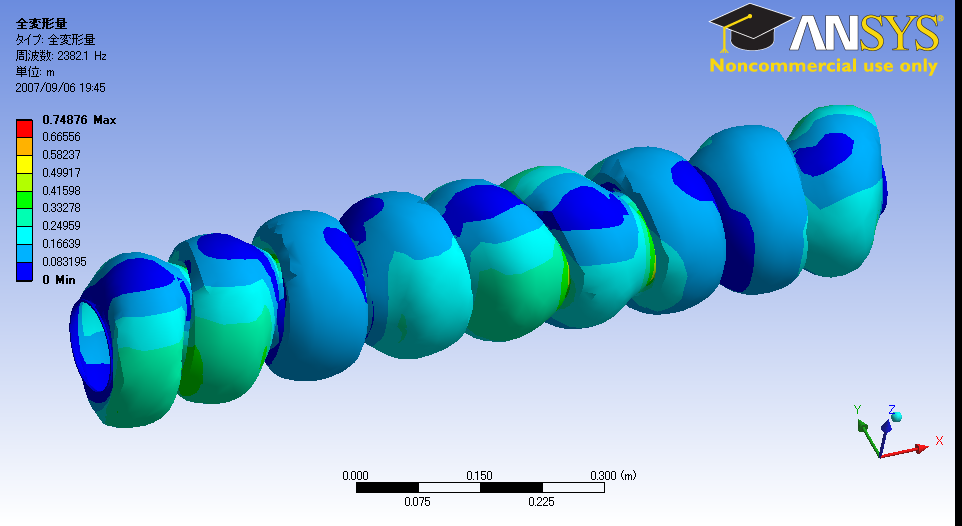

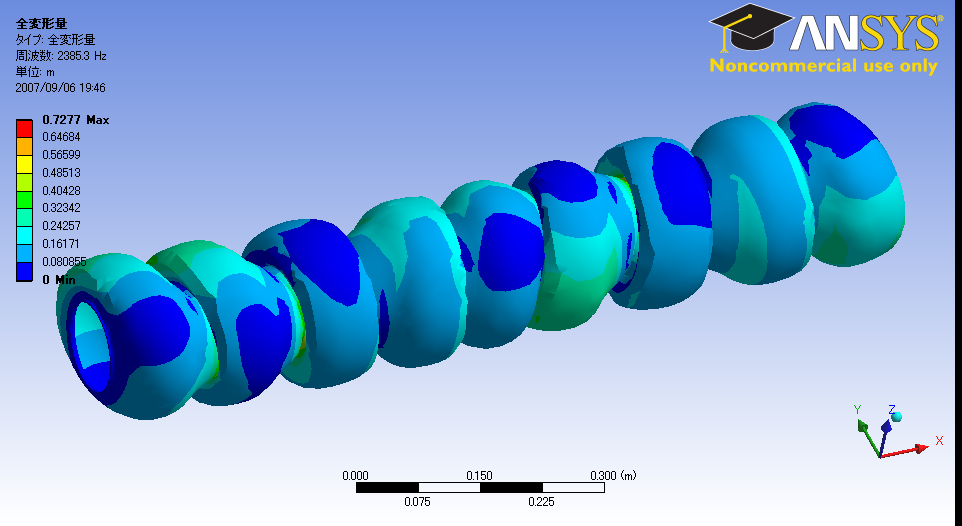

モード39 (2382.1Hz) モード40 (2385.3Hz)
空胴の振動 空胴の振動
