研究 共同研究(KEK) stiffenerがチタン

Heベッセルを含んだ超伝導空洞の振動解析

ANSYSでの解析結果

解析について

ANSYSで解析した超伝導空洞の振動のモードです.画像をクリックすると動画(avi)を見ることができます.

各モードの左図と右図は同じ解析です.どちらともジェケットを含めた振動解析を行っています.左図はジャケットの表示を取り除いて,空洞の様子が分かるようにしています.右図はジャケットを含めて表示しています.

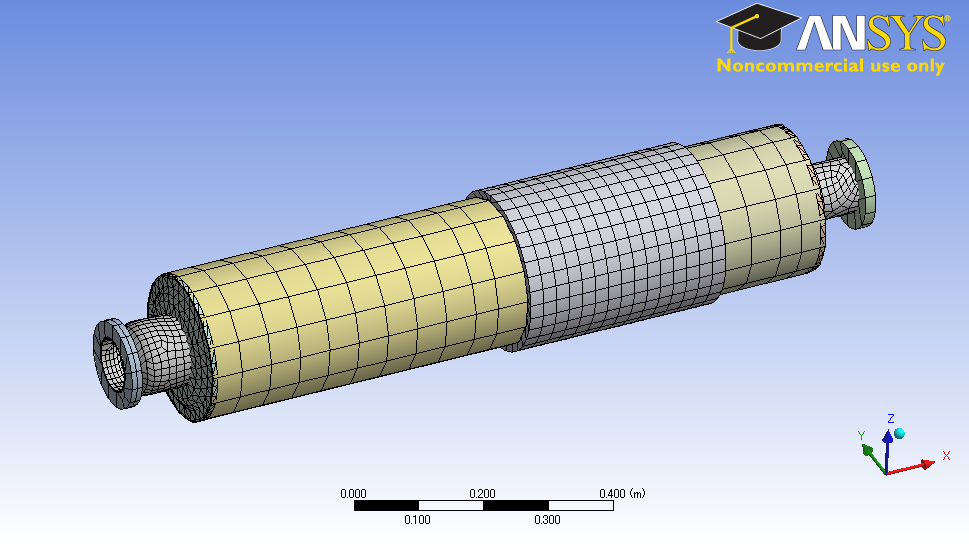

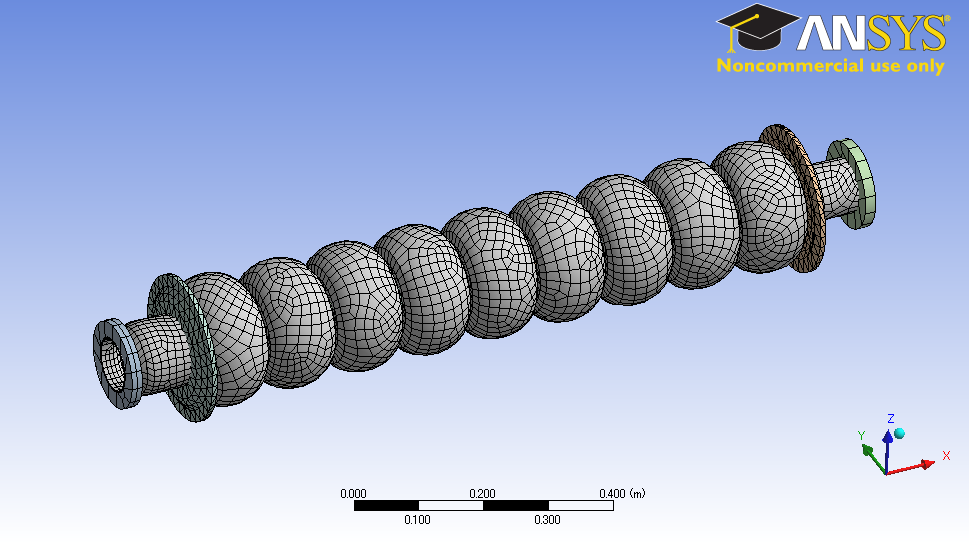

この解析を行ったときのメッシュの様子は,次の通りです.

解析結果のサマリーは,ANSYSのレポートを見てください.また,解析内容の検討結果については,以下のドキュメントを参照してください.

アニメーション

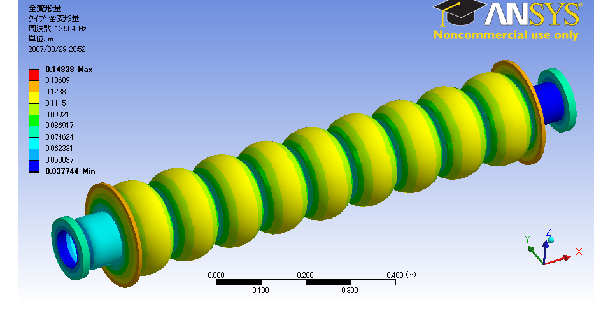

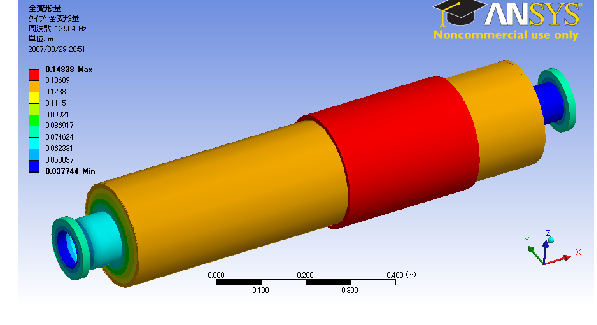

モード1 (12.904Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

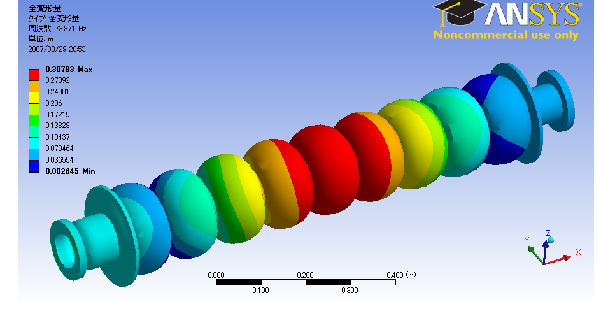

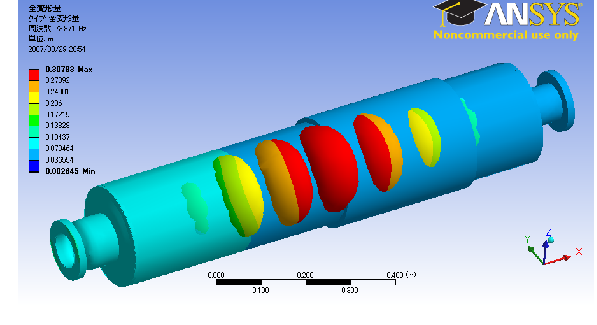

モード2 (73.871Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

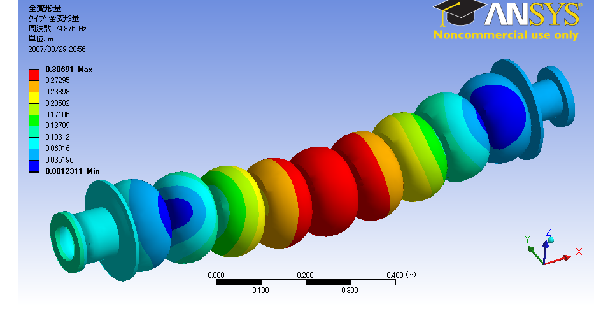

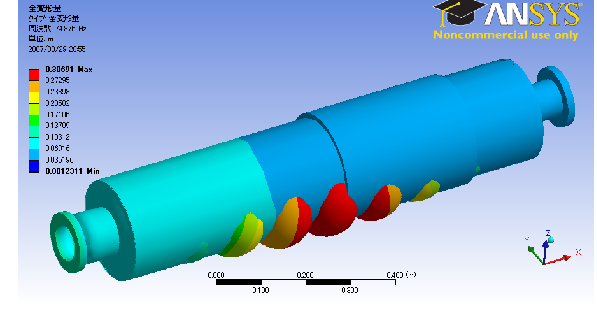

モード3 (74.875Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

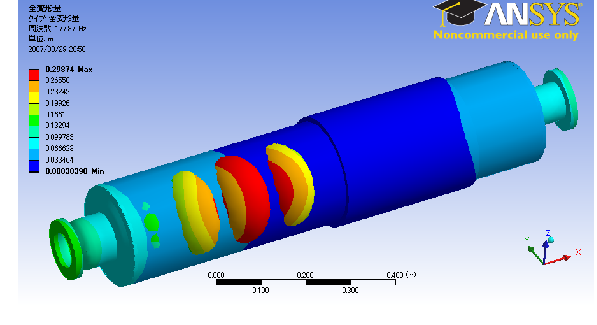

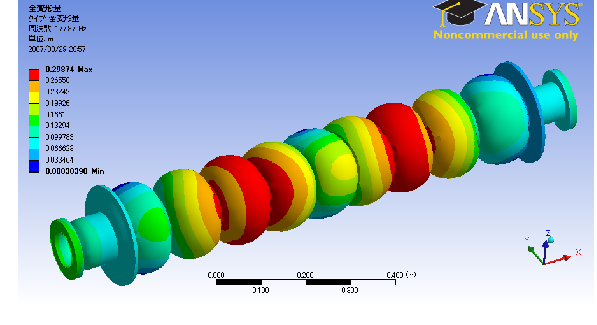

モード4 (177.87Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

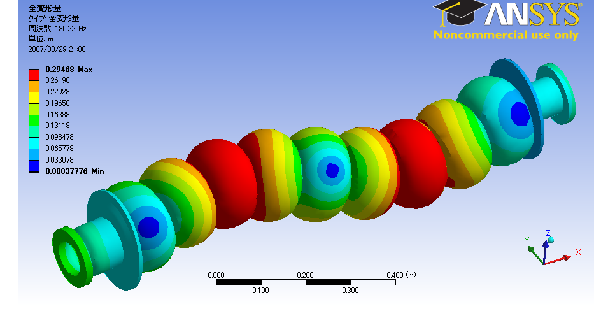

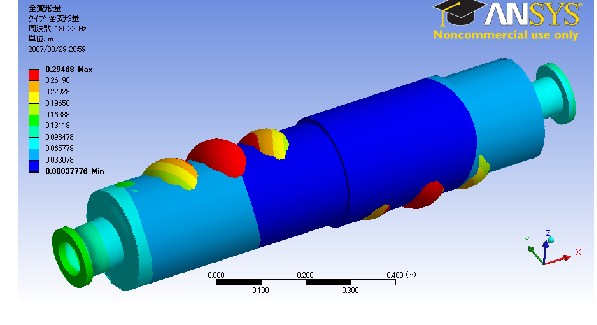

モード5 (180.22Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

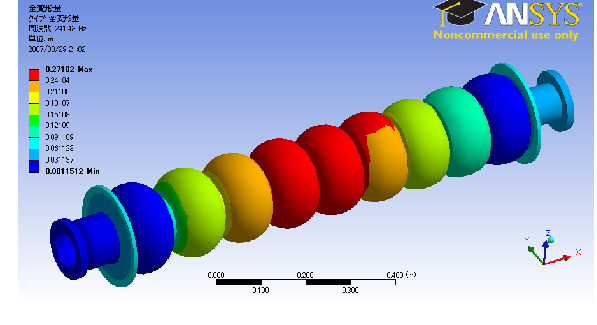

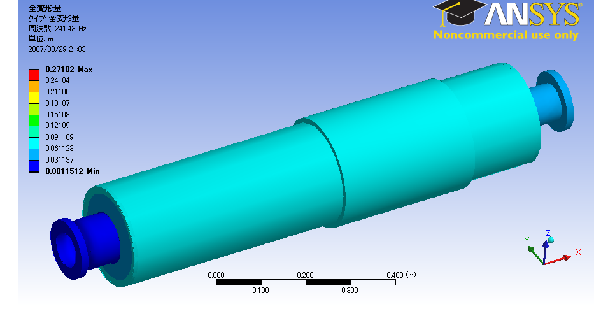

モード6 (241.43Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

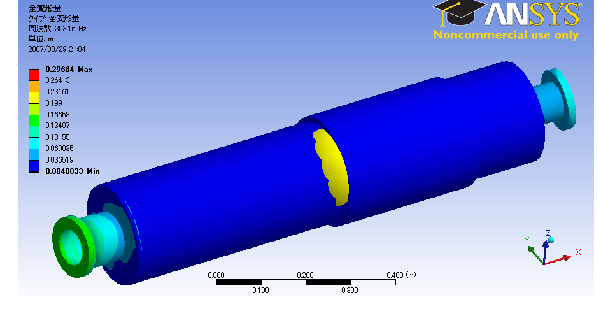

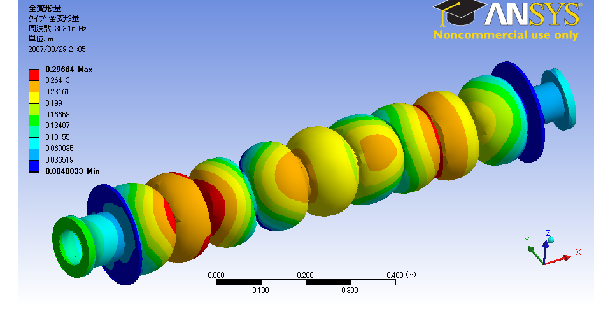

モード7 (303.16Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

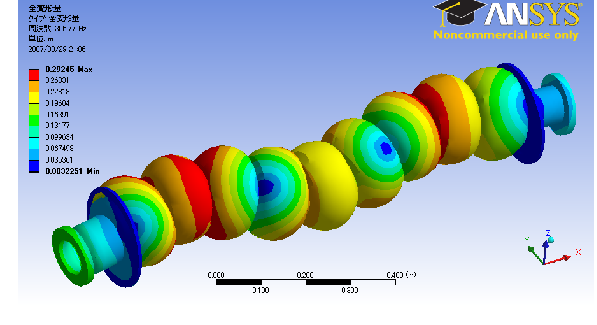

モード8 (305.77Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

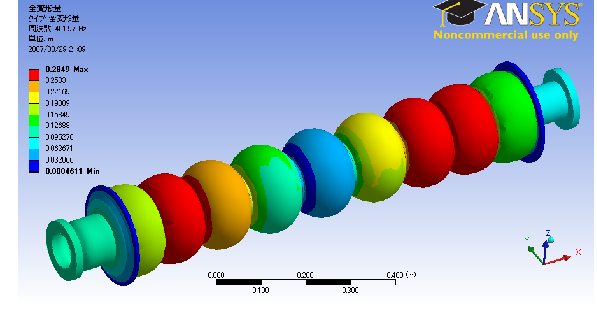

モード9 (401.97Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

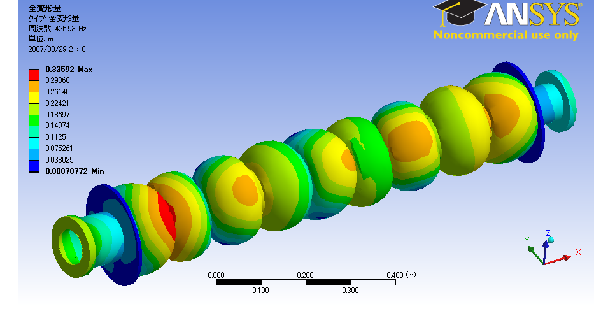

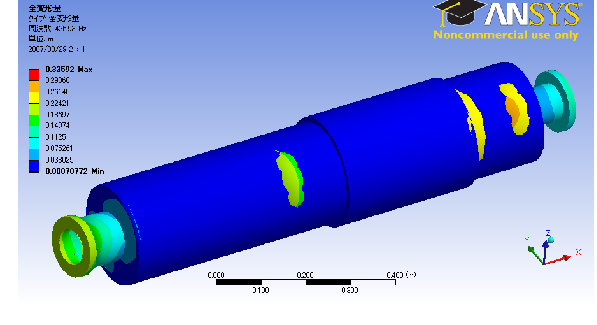

モード10 (425.93Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

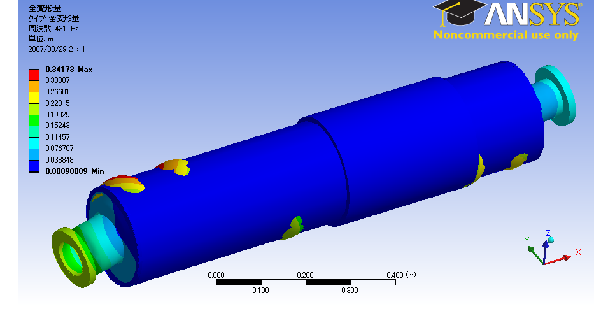

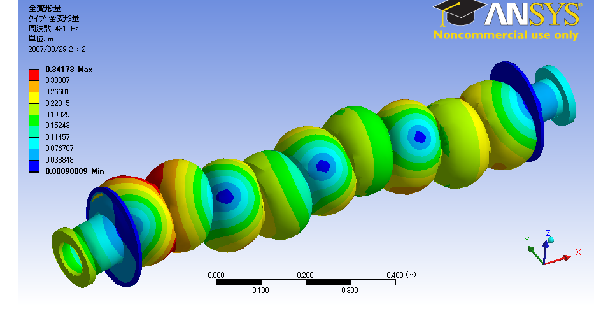

モード11 (431Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

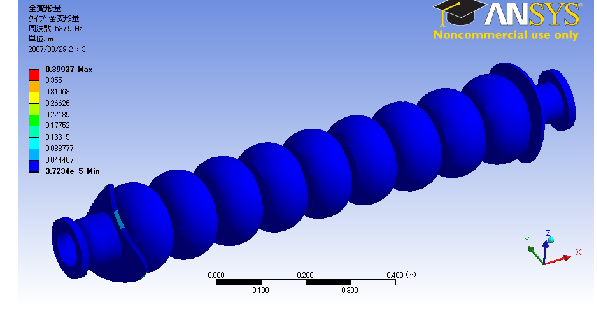

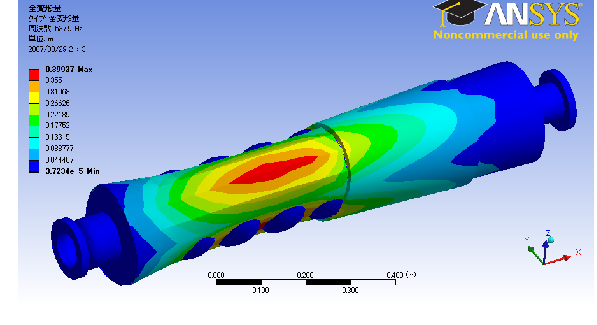

モード12 (537.9Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

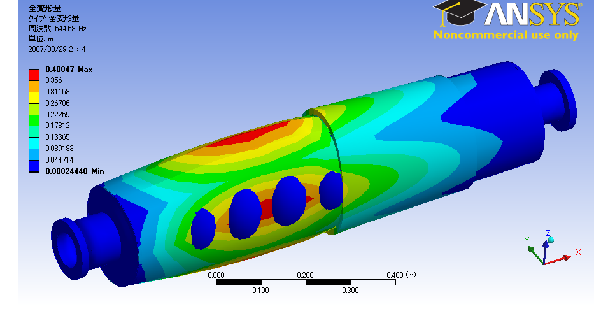

モード13 (544.58Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

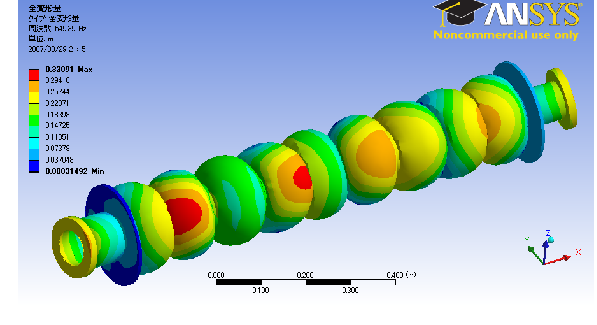

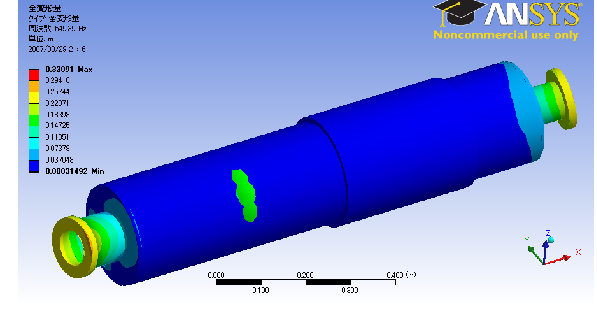

モード14 (549.39Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

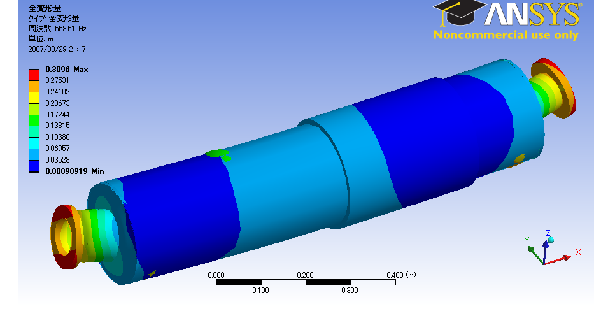

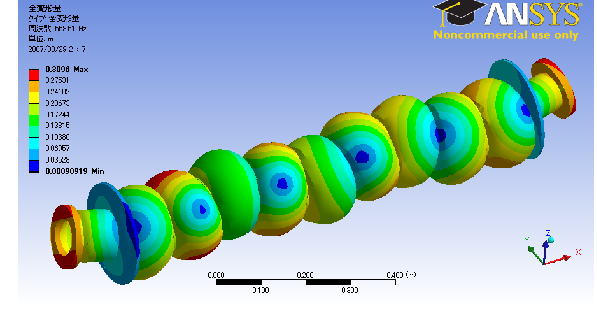

モード15 (558.51Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

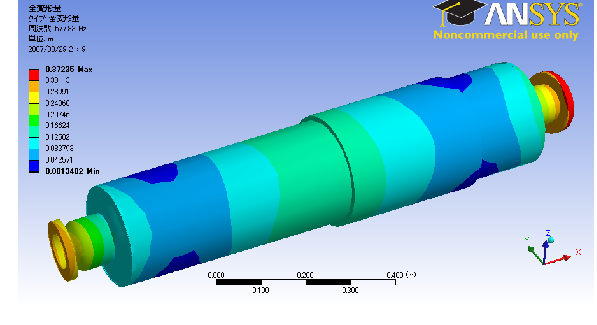

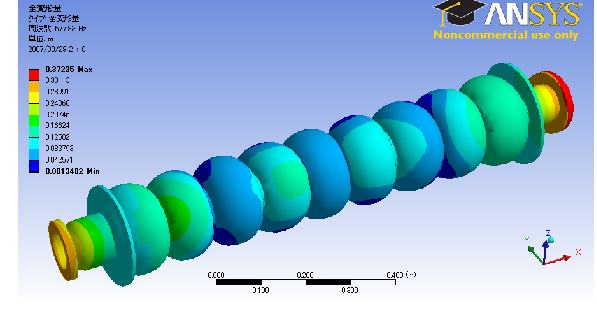

モード16 (577.83Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

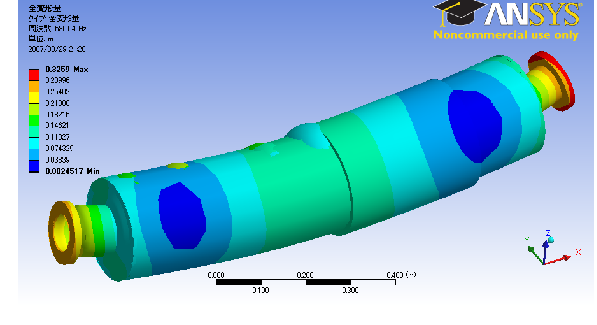

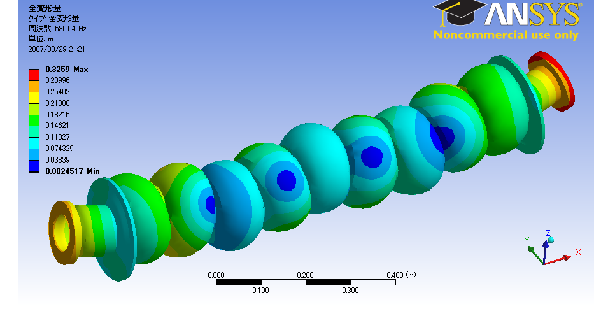

モード17 (580.04Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

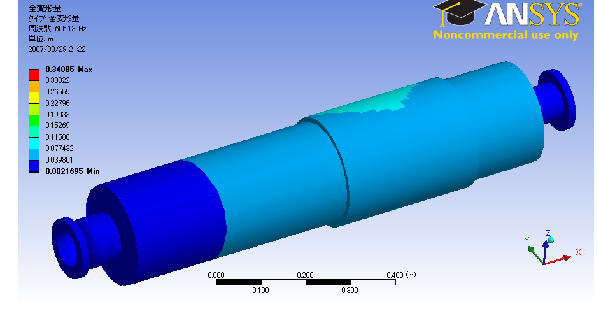

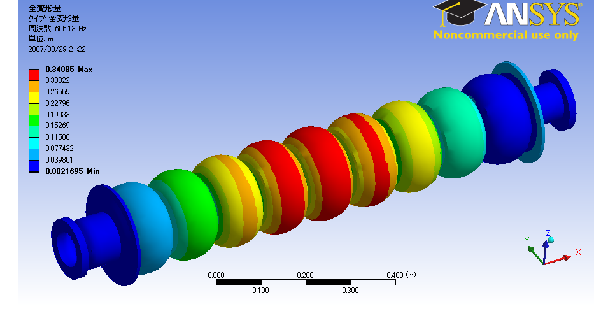

モード18 (605.13Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

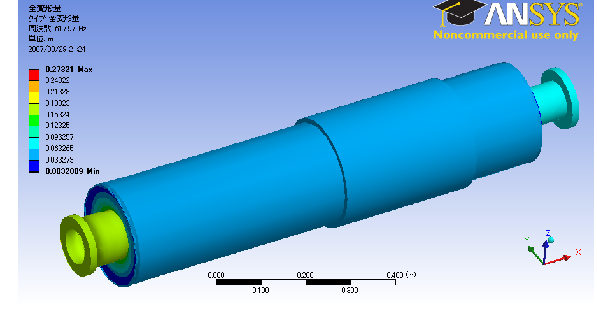

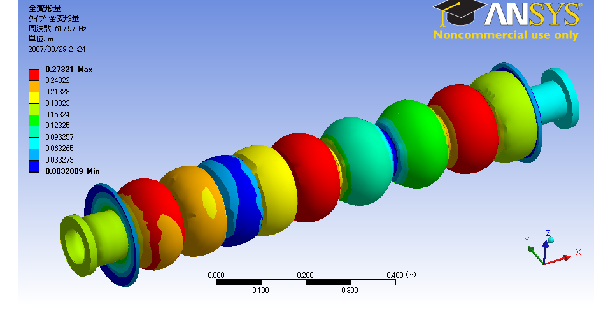

モード19 (617.97Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

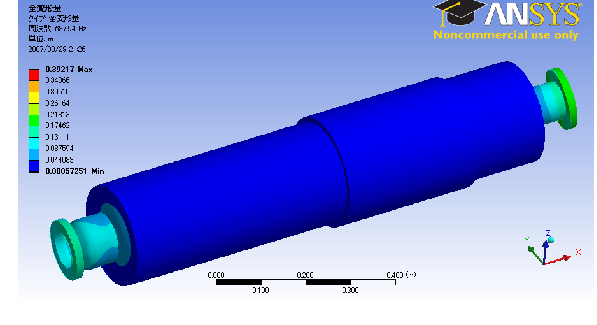

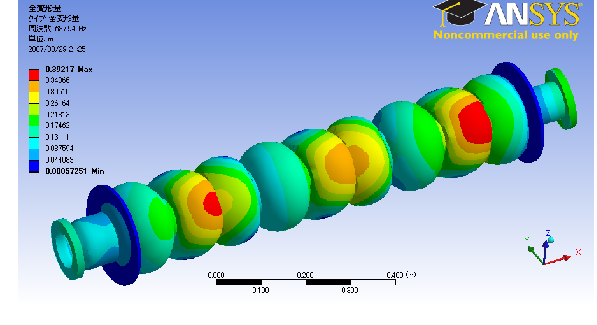

モード20 (687.94Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

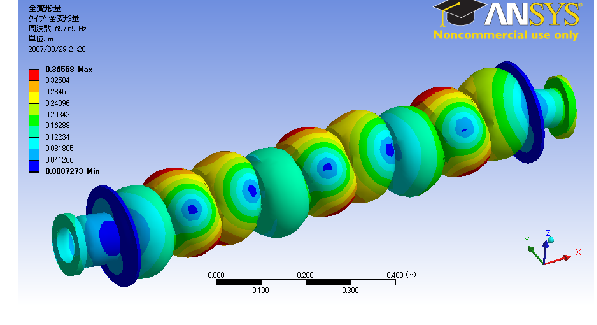

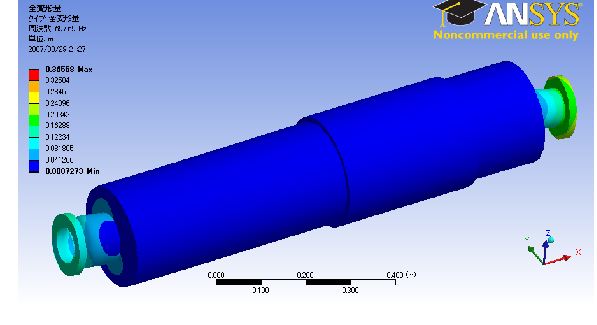

モード21 (697.69Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

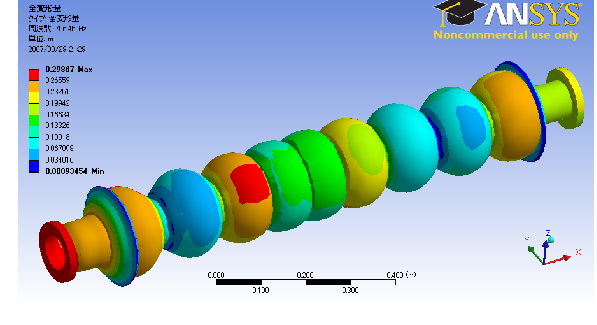

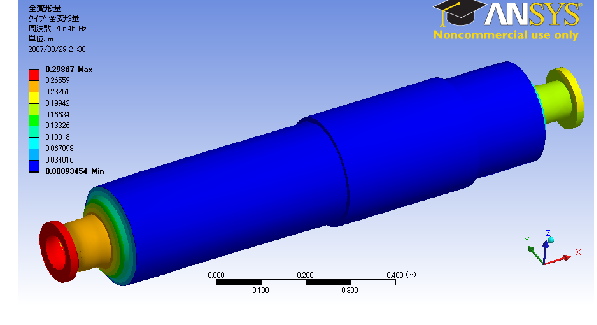

モード22 (706.45Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

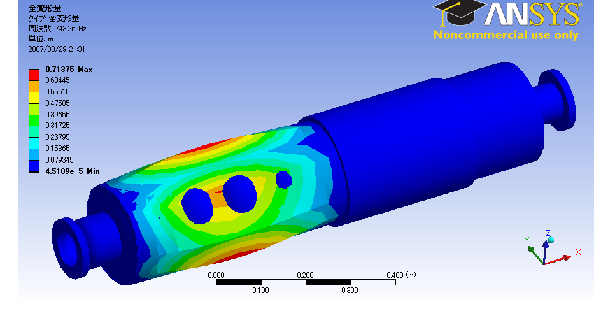

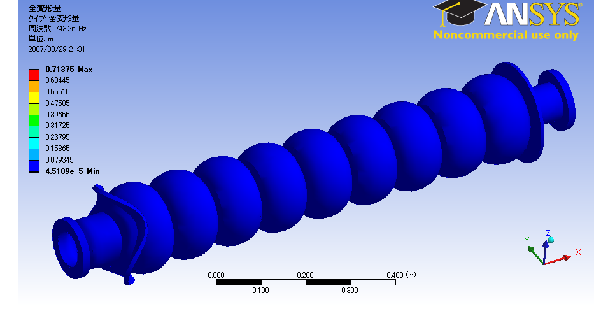

モード23 (743.26Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

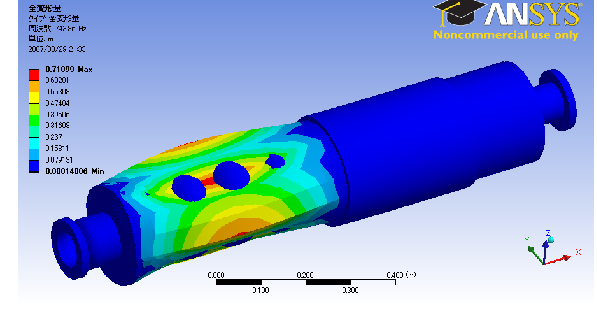

モード24 (743.86Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

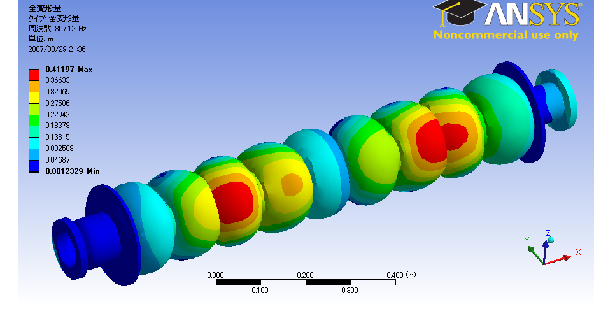

モード25 (807.12Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

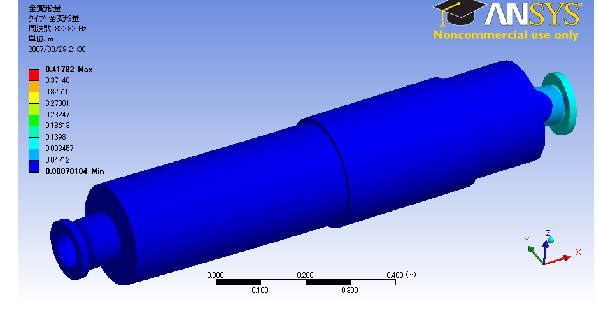

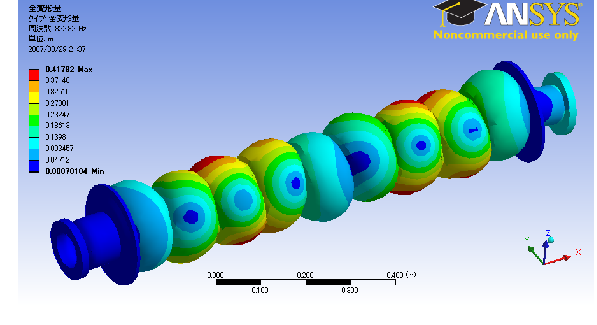

モード26 (822.82Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

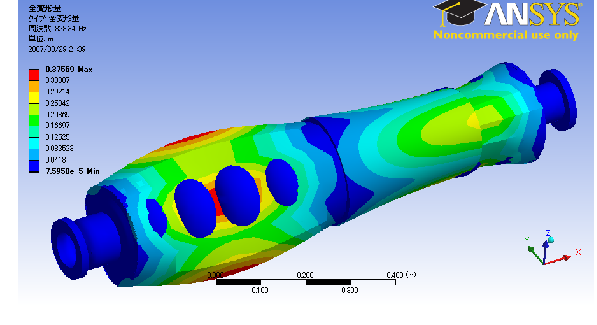

モード27 (828.34Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

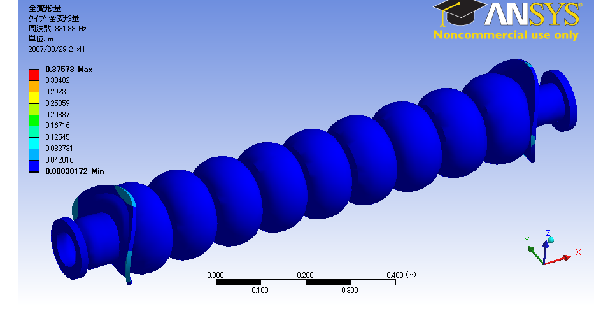

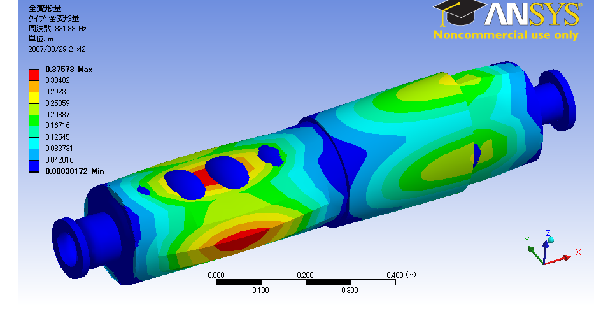

モード28 (831.88Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

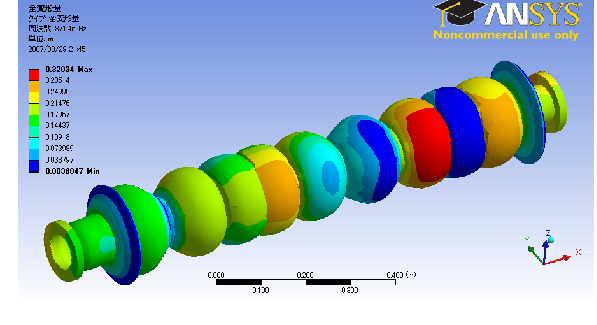

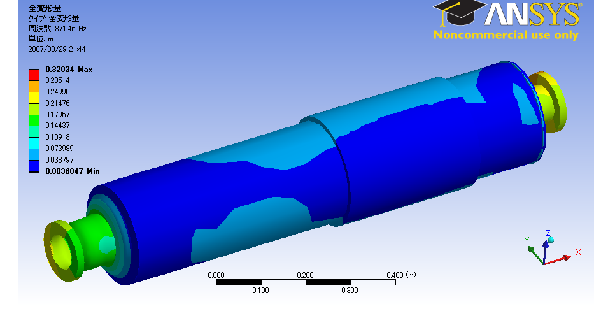

モード29 (871.46Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

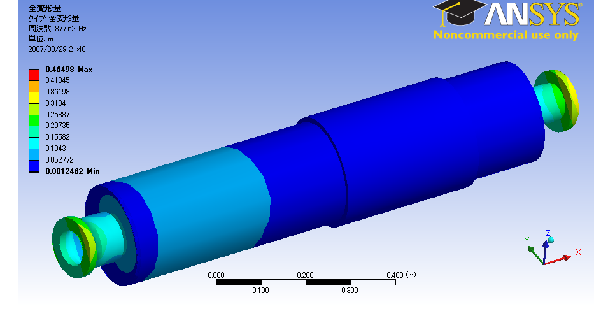

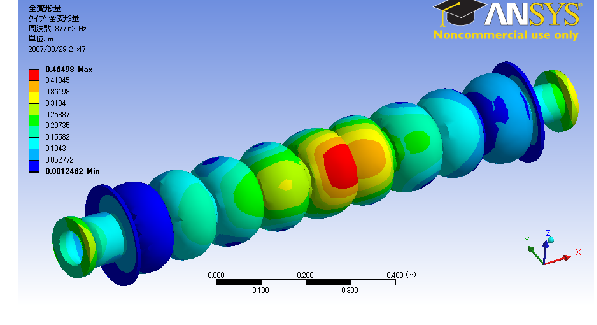

モード30 (877.62Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

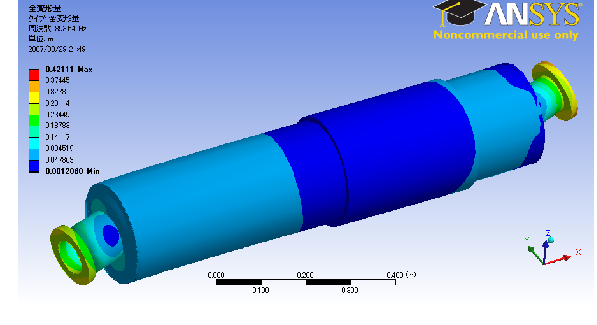

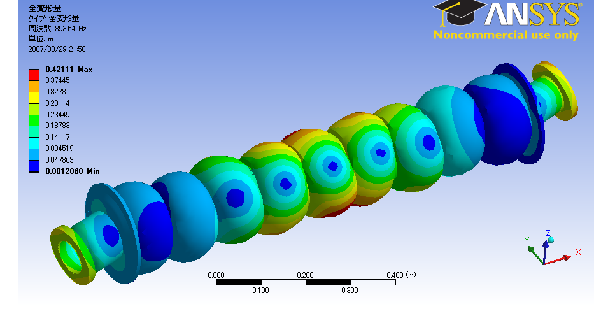

モード31 (893.54Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

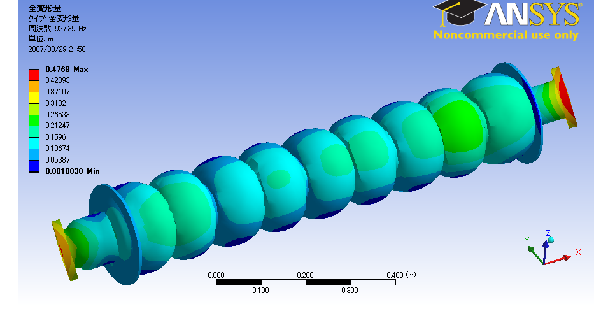

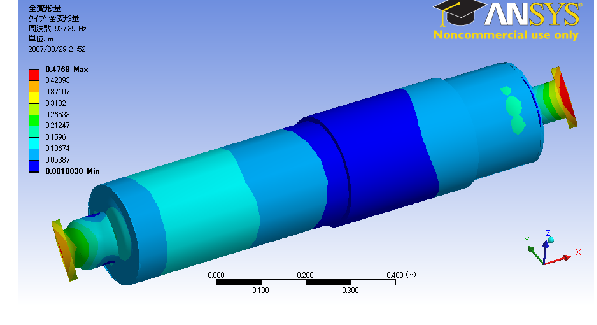

モード32 (927.39Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

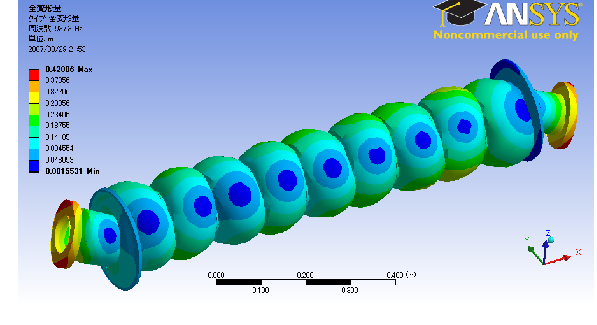

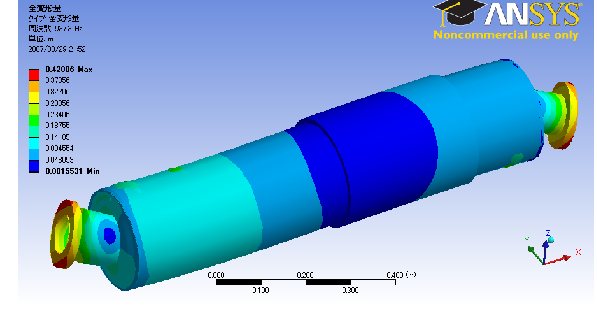

モード33 (937.3Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

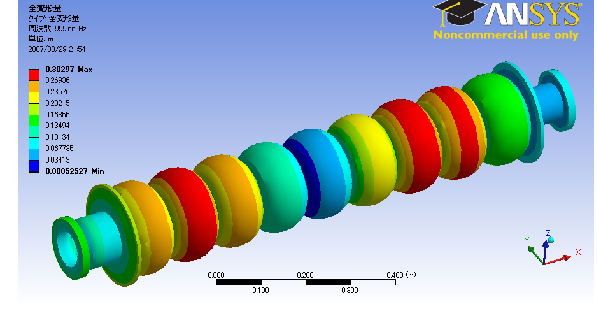

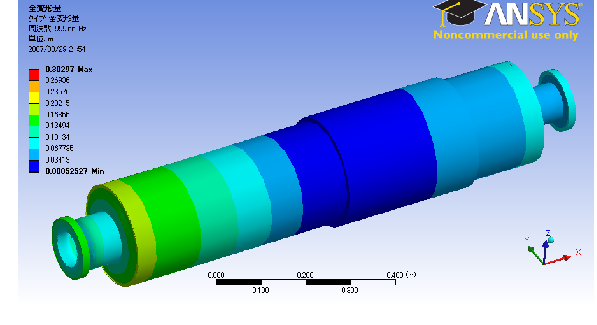

モード34 (999.66Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

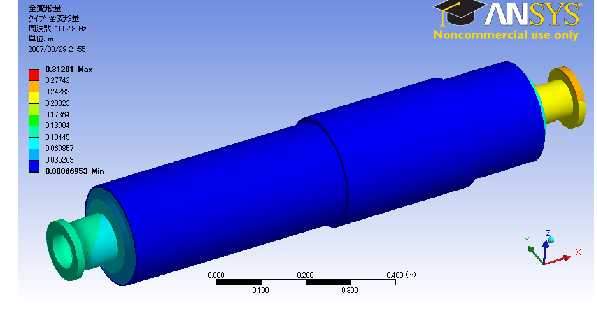

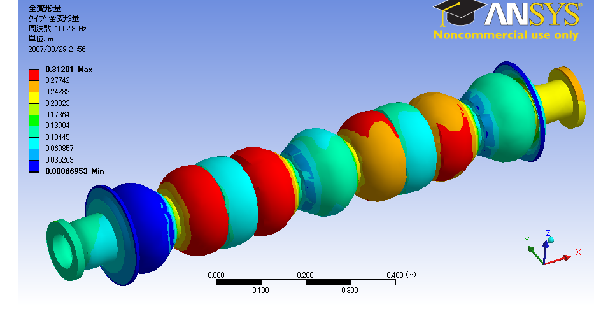

モード35 (1002.8Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

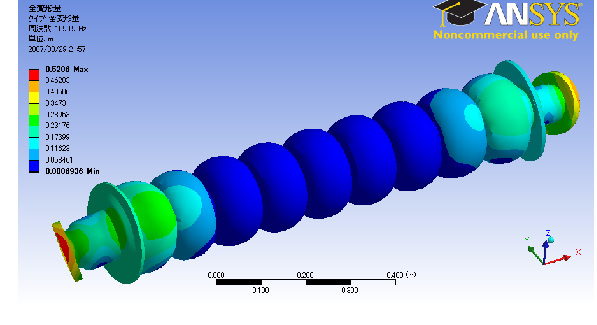

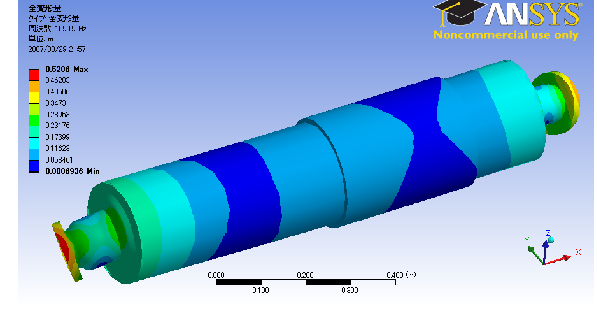

モード36 (1090.9Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

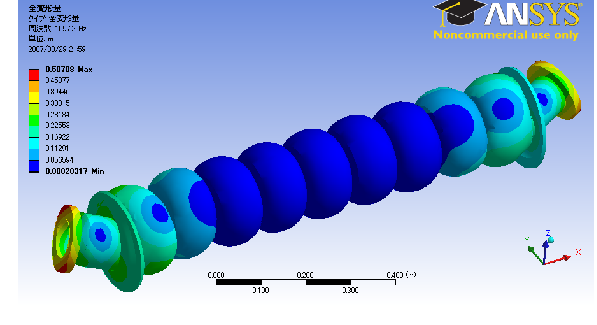

モード37 (1097.2Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

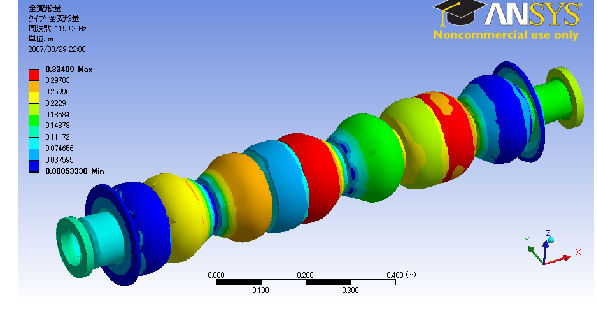

モード38 (1199.2Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

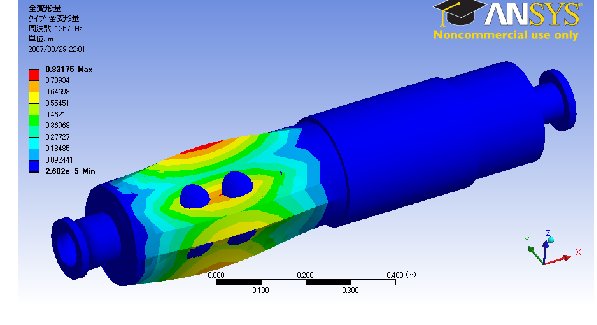

モード39 (1257Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード

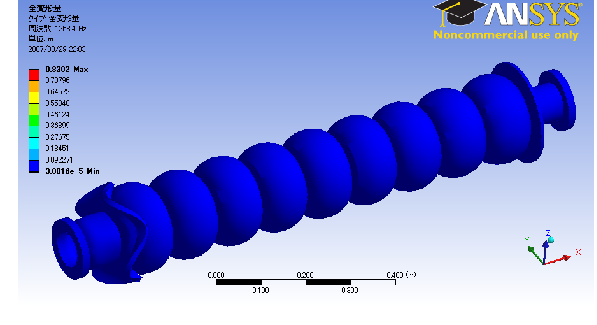

モード40 (1258.4Hz)
超伝導空胴の振動モード 超伝導空胴の振動モード
