4 コンデンサーと静磁場のエネルギー

4.1 導体表面の電荷分布

4のように絶縁体の棒を帯電させて,金属球に近づけると,クー ロン力により金属中の自由電子は移動し,その結果,電荷分布の偏りが生じる.この場合,金属 中の電場がゼロになるように,自由電子はとても早く移動する.もし,電場がゼロでない とすると,その作用により自由電子は電場をゼロにするように移動する.すなわち,電場がゼロにな るまで電子は移動し続けるのである.この電場がゼロという状態は,外部の帯電させた絶縁体が作 る電場と金属内の自由電子が作る電場をあわせてゼロということである.すなわち,金属 内の自由電子は,外部からの電場をキャンセルするように移動するのである.

内部の電場の状態は分かった.金属の表面ではどうなるか? 金属の表面での接線方向の 電場はゼロになる.もし,接線方向に電場があると,ここでも電子はそれをゼロにするよ うに移動する.従って,接線方向の電場はゼロにならなくてはならない.従って,金属の 表面では電場は法線方向のみとなる.金属から電子が飛び出さないのは,また別の力が働 くからである.

金属の表面の法線方向の電場は,積分系のガウスの法則から導くことができる.金属表面 の法線方向の電場を$ E_n$とする.金属内部には電場はないので,この法線方向の電場は 外側のみにある.そして,金属表面の電荷密度を$ \sigma$とする.ここで,表面の微少面 積$ \delta S$を考えると,ガウスの法則は,

$\displaystyle E_n \Delta S = \frac{\sigma \Delta S}{\varepsilon}$ (25)

となる.従って,

$\displaystyle E_n = \frac{\sigma}{\varepsilon}$ (26)

である.これが,表面電荷密度と表面の電場の関係である.

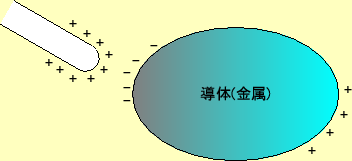

図 4: 静電誘導
\includegraphics[keepaspectratio, scale=0.8]{figure/seiden_yudo.eps}
図 5: 表面にガウスの法則(積分形)を適用
\includegraphics[keepaspectratio, scale=1.0]{figure/gauss_int_surface.eps}

4.2 コンデンサー

2つの導体を近づけて,各々に導線を接続させるとコンデンサーができあがる(図 6).2つの金属に正負が反対で等量の電荷($ +Q$$ -Q$)を与えたとす る.このとき,両導体の間の電圧(電位差)

$\displaystyle V=-\int_A^B\boldsymbol{E}\cdot \mathrm{d}\boldsymbol{\ell}$ (27)

3積分の経路によらない.これは,場所$ A$を基準電位にしている.2つの間の空間で,こ の積分が経路によらないのは以前示したとおりである.加えて,金属表面の接線方向にも 電場が無い.従って,この積分(電圧)は経路に依存しない.諸君は,これまでの学習や実 験で電圧は経路によらないことは十分承知しているはずである.

また,電荷の分布の形が変わらなければ,電圧は電荷量に比例する.重ね合わせの原理が 成り立つからである.従って,次のような量

$\displaystyle C=\frac{Q}{V}$ (28)

が定義できるはずである.この$ C$は静電容量と呼ばれ,2つの導体の形状と,その間の媒 質の誘電率で決まる.

ここで,実際のコンデンサーの容量を求めてみよう.問題を簡単にするために,図 7の平行平板コンデンサーを考える.下側の導体には$ +Q$が,上側に は$ -Q$の電荷があるとする.通常,コンデンサーでは,導体間隔(x方向)に比べて,水平 方向(y,z方向)には十分広い.そして,一様に電荷は分布している.そのため,電場は, $ (E_x,\,0,\,0)$と考えることができる.また,導体の間の空間では,ガウスの法則が 成り立つので4$ E_x$は至る所で同じ値にな る.その値は,式(26)より,

$\displaystyle E_x$ $\displaystyle =\frac{\sigma}{\varepsilon}$
  $\displaystyle =\frac{Q}{\varepsilon S}$ (29)

となる.ここで,$ S$は導体の面積である.

電圧は,これを積分すれば良いので,

$\displaystyle V$ $\displaystyle =\int_0^d\frac{Q}{\varepsilon S}\mathrm{d}x$
  $\displaystyle =\frac{Qd}{\varepsilon S}$ (30)

となる.したがって,平行平板コンデンサーの容量は式(28)か ら,

$\displaystyle C=\frac{\varepsilon S}{d}$ (31)

となる.これは,よく知られた式である.大きな容量のコンデンサーを作るためには,導 体の間隔$ d$を小さく,その面積$ S$は広く,誘電率 $ \varepsilon$の大きな媒質を使うこ とになる.

図 6: 2つの金属プレートによるコンデンサー
\includegraphics[keepaspectratio, scale=0.7]{figure/two_plate.eps}

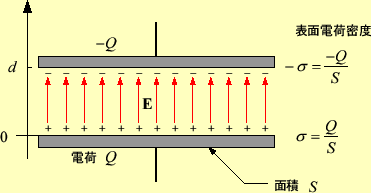

図 7: 平行平板コンデンサー
\includegraphics[keepaspectratio, scale=1.0]{figure/capaciter.eps}

4.3 コンデンサーに蓄えられるエネルギー

コンデンサーの両電極に$ +Q$$ -Q$を蓄えるためには,どれだけの仕事が必要が考えよう. 電極に$ -q$$ +q$が貯まっていた場合を考える.上の電極から, $ \mathrm{d}q$の電荷と取り, それを下の電極に移動させることを考える.電極間には電場があるため,それから受ける 力に抗して,電荷を移動させなくてはならない.その抗力と反対の外力により,電荷を移 動させることになるが,それがする仕事(力$ \times$距離) $ \mathrm{d}W$は,

$\displaystyle \mathrm{d}W$ $\displaystyle =-\mathrm{d}q\int_d^0E_x\mathrm{d}x$
  $\displaystyle =-\mathrm{d}q\int_d^0 \frac{q}{\varepsilon S}\mathrm{d}x$
  $\displaystyle =\mathrm{d}q\frac{qd}{\varepsilon S}$
  $\displaystyle \qquad(C=\varepsilon S/d$なので$\displaystyle )$
  $\displaystyle =\frac{q}{C}\mathrm{d}q$ (32)

となる.

コンデンサーの両電極に$ +Q$$ -Q$を蓄えるために必要な外部からの仕事の総量は,式 (32)を0〜$ Q$まで積分する事により求められる.仕事の総量は,

$\displaystyle W$ $\displaystyle =\int_0^Q\frac{q}{C}\mathrm{d}q$
  $\displaystyle =\frac{1}{2}\frac{Q^2}{C}$ (33)

である.外部からの仕事は,コンデンサーの内部にエネルギーとして蓄えられる.両電極 にモーターを接続すると,それを回すことができ,蓄えられたエネルギーを取り出すこと ができる.コンデンサーに蓄えられたエネルギーは静電エネルギー$ U_e$と言い,これを

$\displaystyle U_e=\frac{1}{2}\frac{Q^2}{C}$ (34)

のように記述する.これは,式(28)を用いて

$\displaystyle U_e=\frac{1}{2}CV^2$ (35)

と書かれるのが普通である.これで,コンデンサーをある電圧で充電したとき,そこに蓄 えられているエネルギーが計算できる.

コンデンサーに関して,電気技術者は

  $\displaystyle Q=CV$   容量の定義
  $\displaystyle C=\frac{\varepsilon S}{d}$   容量の計算方法
  $\displaystyle U=\frac{1}{2}CV^2$   蓄積エネルギー

暗記している.

4.4 静電場のエネルギー

コンデンサーのエネルギーはどこに蓄えられているのであろうか? 近接作用の考え方(場 の考え方)を取り入れると,それは両電極の空間に静電エネルギーあると考える.それで は,コンデンサーの蓄積エネルギーを場の式に直してみよう.そのために,電場を式 (26)を用いて,

$\displaystyle E=\frac{Q}{\varepsilon S}$ (36)

と書き換えておく.これと,コンデンサーの容量の式(31)を用いると, 蓄積エネルギーは,

$\displaystyle U_e$ $\displaystyle =\frac{1}{2}CV^2$
  $\displaystyle =\frac{1}{2}\frac{\varepsilon S}{d}(Ed)^2$
  $\displaystyle =\frac{1}{2}\varepsilon E^2 Sd$
  $\displaystyle =\int \frac{1}{2}\varepsilon E^2 \mathrm{d}V$ (37)

と書き換えられる.

これから,コンデンサー内部でのエネルギー密度は $ 1/2 \varepsilon E^2$と考えても良 いだろう.これは,一般化できて,電場のエネルギー密度$ w$

$\displaystyle w=\frac{1}{2}\varepsilon \vert\boldsymbol{E}\vert^2$ (38)

と計算できる.この式は,時間的に変化する場でも適用できる.
