3 実験方法

3.1 10進2桁カウンターの製作

図10に示す2桁のカウンターを製作する．この接続図における点 線より上の部分は別に製作済みである．本実験では点線より下の部分について，基板上に 必要な部品を取り付け，ハンダ付けによって配線する．完成したら，製作済みの部分と接 続し，10進2桁カウンタの動作を確認する．動作が正常でない場合は，誤配線やハンダ付 けの不良ということになるので，その部分を直し，再び動作を確認する．この作業を正常 な動作が得られるまで繰り返す．

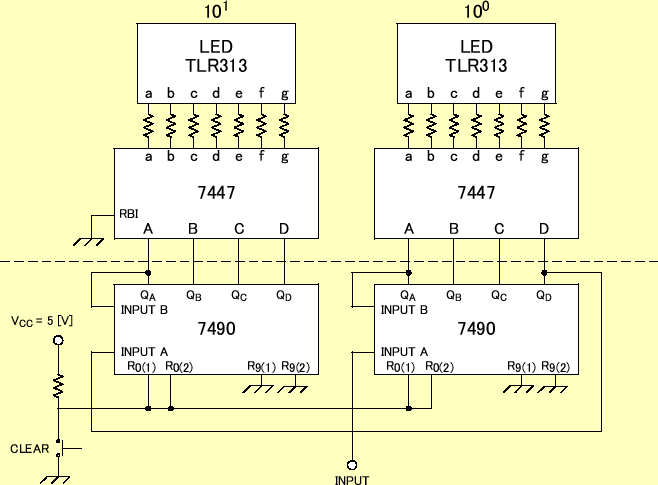

図 10: 10進2桁カウンターの接続図

3.2 注意

3.2.1 ハンダ付けのコツ

ハンダの付け方が悪いと，接触不良を起こしたり，極端な場合には部品が抜けてしまうこ とがある．以下にハンダ付けのコツを図11示す．

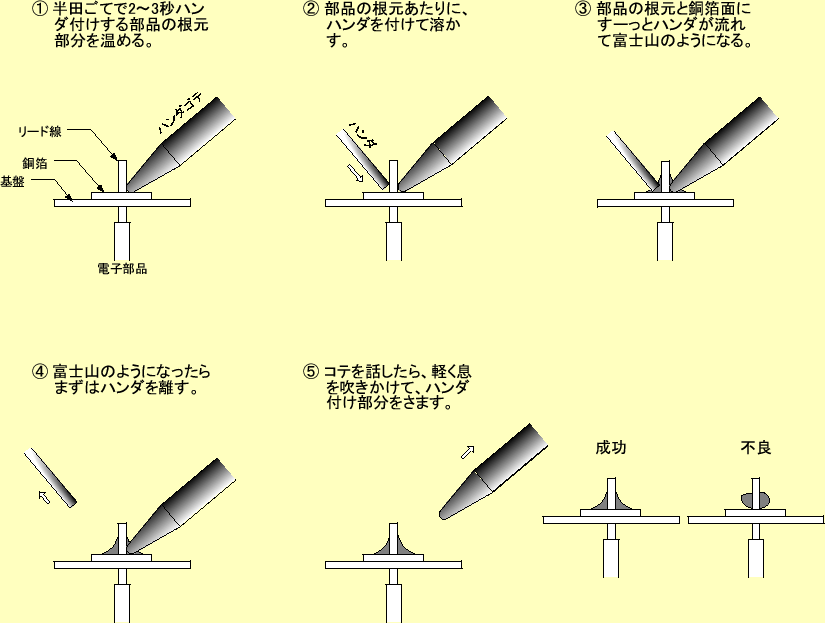

図 11: 上手にハンダ付けする方法
