3 サブルーチン関係

3.1 サブルーチンとは

大量のパーツからできている自動車も機能別の部品に分けることにより，その構造が分か りやすくなる．例えば，エンジン，トランスミッション，サスペンション等，機能毎に説 明されると分かりやすい．一つ一つの部品，例えば，ボルト，ベルト，シャフトの説明を されても自動車の全体は分からない．自動車の仕組みを分かるためには，機能毎に理解す る方が断然簡単である．

プログラムも一緒である．それを構成する機能の集まりで理解した方が簡単である． Windowsの4千万行もあるプログラムの各行を説明されても全く分からない．プログラムを 機能毎に分けたものがサブルーチンと呼ばれるものの本質である．要するにプログラムを 構成する機能単位の部品だと思えばよい．

図2と3にサブルーチンを使ったプログラム とそうでないプログラムのイメージを示す．圧倒的に，サブルーチンを使った図 3の方が見通しがよい．実際に長いプログラムを書く場合，サ ブルーチンを使わないと不可能である．

具体的に，プログラムを機能別のサブルーチンに分けると，以下のようなメリットがあ る．

• プログラムの作成が容易になる．
• プログラムの内容が分かりやすくなる．
• サブルーチンの再利用が容易になる．

ちろんCASL IIにもこれが当てはまり，出来るだけ機能毎にプログラムを書くようにす べきである．要するにサブルーチンを使えということである．

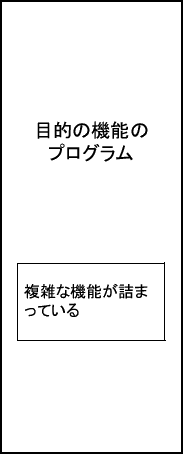

図 2: メインルーチンだけのプログラム

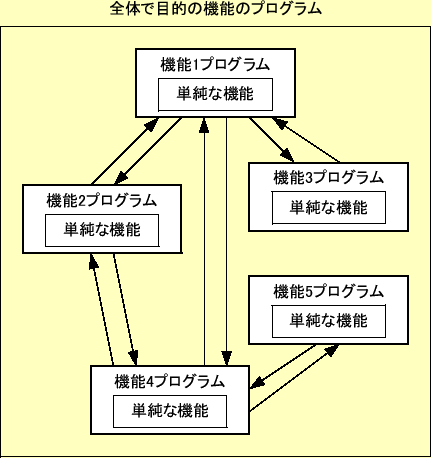

図 3: 機能毎(サブルーチン)に分割されたプログラム．矢印は，デー タの流れをあらわす．

3.2 サブルーチンを操作する命令

サブルーチンを呼び出す命令CALLとサブルーチンから戻る命令RETは，ペアで 使われる．アセンブラ命令STARTで指定される最初に実行されるルーチン²もOSがコールする．プログラム中ではあらわに現れないが，やはり CALLとRETのペアになっているのである．

3.2.1 コール(CALL)

3.2.1.1 内容

命令語	CALL
語源	CALL (call:呼ぶ)
役割	サブルーチンへ制御を移す．
書式	[ラベル] CALL adr[,x]
動作	プログラムレジスタPRの値を指定のアドレスに変える．現 在のアドレスはスタック領域に待避させる．
フラグレジスタ	変化無し．

3.2.1.2 使用例

      CALL   KAKEZAN         ;アドレスKAKEZANを呼び出し

3.2.2 リターン(RET)

3.2.2.1 内容

命令語	RET
語源	RETurn (return:帰る，戻る)
役割	サブルーチンから呼び出し元へ制御が戻る．
書式	[ラベル] RET
動作	スタックポインター(SP)が示すアドレスの値をプログラム レジスター(PR)にセットする．そして，PRの値を，1増加させる．
フラグレジスタ	変化無し．

3.2.2.2 使用例

      RET         ;呼び出し元へ戻る
