4 ジャンプ命令

4.1 正分岐(JPL)

4.1.1 内容

命令語	JPL
語源	JumpPLus (jump:ジャンプ plus:プラス(正))
役割	フラグレジスタ(FR)のSF(Sign Flag)が0，かつ， ZF(Zero Flag)が0のとき，指定の実効アドレスに制御が移る．
書式	教科書(p.71)の通り
機能	教科書(p.71)の通り
フラグレジスタ	変化せず．

この命令は，これ以前の演算の結果の状態が，0を含まない正の場合，指定の実効アドレ スに分岐させる．通常は，比較命令とペアで使われることが多いが，そうでない場合もあ る．この命令を使う場合は，フラグレジスタの状態をよく考える必要がある．

4.1.2 使用例

      JPL   A        ;SF=0かつZF=0の場合，アドレスaにジャンプ
      JPL   A,GR1    ;SF=0かつZF=0の場合，アドレス[A+GR1]にジャンプ

教科書の例題(p.71 List4-22)のプログラムを図1に示す．

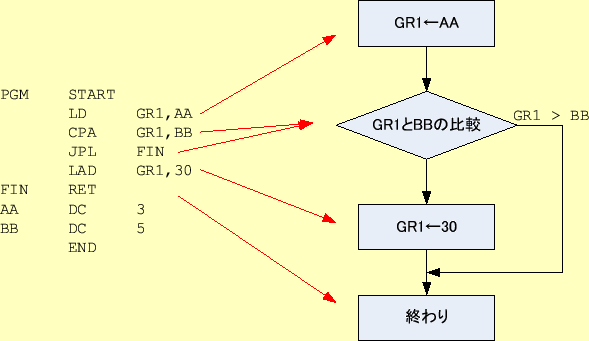

図 1: List4-22のプログラムとフローチャート

4.2 負分岐(JMI)

命令語	JMI
語源	JumpMInus (jump:ジャンプ minus:マイナス(負))
役割	フラグレジスタ(FR)のSF(Sign Flag)が1のとき，指定の実効アドレスに制御が移る．
書式	教科書(p.72)の通り
機能	教科書(p.72)の通り
フラグレジスタ	変化せず．

4.3 非零分岐(JNZ)

命令語	JNZ
語源	Jump on Non Zero (jump:ジャンプ non:非 zero:ゼロ)
役割	フラグレジスタ(FR)のZF(Zero Flag)が0のとき，指定の実効アドレスに制御が移る．
書式	教科書(p.73)の通り
機能	教科書(p.73)の通り
フラグレジスタ	変化せず．

4.4 零分岐(JZE)

命令語	JZE
語源	Jump on ZEro (jump:ジャンプ zero:ゼロ)
役割	フラグレジスタ(FR)のZF(Zero Flag)が1のとき，指定の実効アドレスに制御が移る．
書式	教科書(p.73)の通り
機能	教科書(p.74)の通り
フラグレジスタ	変化せず．

4.5 オーバーフロー分岐(JOV)

命令語	JOV
語源	Jump on OVerflow (jump:ジャンプ overflow:あふれる)
役割	フラグレジスタ(FR)のOF(Overflow Flag)が1のとき，指定の実効アドレスに制御が移る．
書式	教科書(p.74)の通り
機能	教科書(p.74)の通り
フラグレジスタ	変化せず．

4.6 無条件分岐(JUMP)

命令語	JUMP
語源	unconditional Jump (jump:ジャンプ)
役割	フラグレジスタ(FR)に関係なく，強制的に指定の実効アド レスに制御を移す．
書式	教科書(p.75)の通り
機能	教科書(p.75)の通り
フラグレジスタ	変化せず．
