2 差分法による1次元波動方程式の数値計算

このあたりの説明は、高橋大輔著「数値計算」(岩波書店)を大いに参考にした。 これは分かりやすい教科書なので、読んでみると良いだろう。

2.1 差分方程式

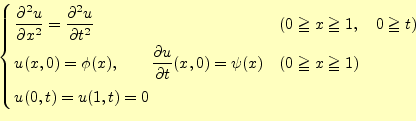

1次元波動方程式を数値計で解くことを考える。その前に、解くべき方程式と 条件をきちんと書いておく。解くべき方程式と条件は、

$$\left\{ \begin{aligned}% &\frac{\partial^2 u}{\partial x^2}= \f... ...& (0\geqq x \geqq 1)\\ % &u(0,t)=u(1,t)=0 % \end{aligned} \right.$$

となる。弦を伝わる波の速度は1、弦の長さも1としている。この最初の式は波 動方程式であるが、2番目を初期条件、3番目を境界条件と言う。

波動方程式の他に、初期条件と境界条件がある。力学的状態は、ある時刻、こ こでは$t=0$の時の変位とその変位の速度が決まれば、それ以降を決めること ができる。振動の場合は、これに加えて更に、振動の境界条件を決める必要が ある。これらが決まって初めて、波動方程式とともに、振動の状態、ある時刻 と位置の変位の値が決まるわけである。図4に 初期条件と境界条件の様子を示す。

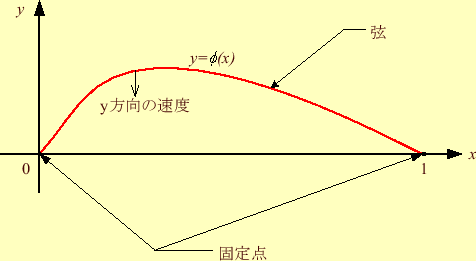

図 2: 時刻$t=0$のときの弦の様子(スナップショット)。初期条件と境界 条件が表されており、y方向の速度が$\psi(x)$になっている。

まずは、波動方程式を差分方程式に書き直すことからはじめる。これも、いつ ものように、解$u(x,t)$をテイラー展開する。x方向の微小変位を$\delta x$、 時間軸方向の微小変位を$\delta t$とする。すると、

$$\begin{aligned}u(x+\Delta x,t)&=u(x,t) +\frac{\partial u}{\part... ...rac{\partial^4 u}{\partial x^4}(\Delta x)^4 -\cdots \end{aligned}$$

となる。これらの式の辺々を足し合わせえると、

$$\left.\frac{\partial^2 u}{\partial x^2}\right\vert _{x,y} =\frac{1}{\Delta x^2}\left[ u(x+\Delta x,t)-2u(x,t)+u(x-\Delta x,t)\right]-O(\Delta x^2)$$ (6)

が得られる。このことから、2階の偏導関数の値は微小変位$\Delta x$の場所の関数の 値を用いて、 $(\Delta x)^2$の精度で近似計算ができることが分かる。すなわち、式( 6)の右辺の第1項を計算すればよいのである。ラプラス 方程式と同じである。同様なことを時間軸方向についても行うと

$$\left.\frac{\partial^2 u}{\partial t^2}\right\vert _{x,t} =\frac{1}{\Delta t^2}\left[ u(x,t+\Delta t)-2u(x,t)+u(x,t-\Delta t)\right]-O(\Delta t^2)$$ (7)

が得られる。

これらの式(6)と(7)を元の波動 方程式(4)に代入すれば、

$$\frac{1}{\Delta x^2}\left[u(x+\Delta x,t)-2u(x,t)+u(x-\Delta x,t)\right]= \frac{1}{\Delta t^2}\left[u(x,t+\Delta t)-2u(x,t)+u(x,t-\Delta t)\right]$$ (8)

となる。これが、1次元波動方程式の差分の式である。この式を計算し易いよ うに、もう少し変形すると、

$$u(x,t+\Delta t)= 2u(x,t)-u(x,t-\Delta t)+ \frac{\Delta t^2}{\Delta x^2}\left[ u(x+\Delta x,t)-2u(x,t)+u(x-\Delta x,y) \right]$$ (9)

とすることができる。この式の右辺は、時刻$t$と $t-\Delta t$の値でである。 そして、左辺は時刻 $t+\Delta t$の値である。このことから、式 (9)を用いると、時刻$t$と $t-\Delta t$の値から、 $t+\Delta t$ の値が計算できることになる。

実際に式(9)を数値計算する場合、x方向には$\Delta x$、時間 軸方向には$\Delta t$毎に分割する。ラプラス方程式を格子点で分割したのと 同じである。格子点に分割し数値計算する場合、$u(x,t)$や $u(x+\Delta x,y)$と表現する よりは、$u_{i\,j}$と表現したほうが便利である。そこで、

$$\begin{aligned}u(x,t)&=\phi(i\Delta x,j\Delta t)\\ &=u_{i\,j} \end{aligned}$$

と表現を改める。このようにすると、式(9)は

$$u_{i\,j+1}= 2u_{i\,j}-u_{i\,j-1}+ \alpha\left(u_{i+1\,j}-2u_{i\,j}+u_{i-1\,j}\right)$$ (11)

となり、数値計算し易い形になる。ただし、

$$\alpha = \frac{\Delta t^2}{\Delta x^2}$$ (12)

である。

この式を用いた計算の様子を図3に示す。

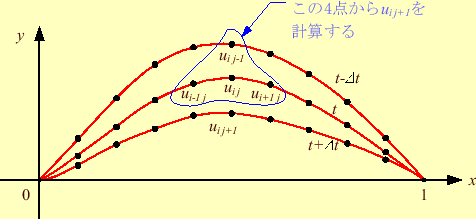

図 3: 差分方程式の計算の様子

波動方程式というけったいな偏微分方程式が、ただ単に数値を順番に代入して いく式に変換されたわけである。この計算は非常に簡単である。ただ、時間領 域を1000分割($N_t=1000$)、x軸領域も1000分割($N_x=1000$)すると、100万回 の計算が必要であるが、コンピューターにとって、その程度の計算は大したこ とはない。

2.2 初期条件

式(11)に従い、

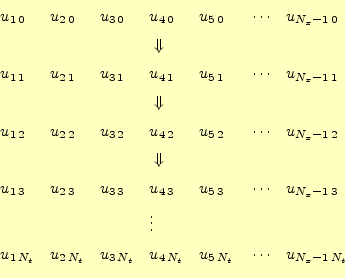

$$\begin{aligned}% &u_{1\,0} && u_{2\,0} && u_{3\,0} && u_{4\,0}... ...N_t} && u_{5\,N_t} && \cdots && u_{N_x-1\,N_t}\\ % \end{aligned}$$

と計算を盲目的に進めれば、弦の振動の式 (4)の数値計算の結果、近似解が得られる。当 然、境界条件により、

$$u_{0\,j}=u_{N_x\,j}=0 \qquad (j=0,\,1,\,2,\,3,\cdots,N_t)$$ (13)

は、忘れてはならない。

これを計算するためには、まず、 $u_{i,\,0}\quad(i=1,2,3,\cdots,N_x-1)$の値 を決める必要がある。これ以前の状態が分からないので、式 (11)は使えないが、式(4)の初 期条件が使える。すなわち、

$$u_{i\,0}=\phi(i\Delta x)$$ (14)

である。

次に、 $u_{i\,1}\quad(i=1,2,3,\cdots,N_x-1)$を計算するわけであるが、まだ、 式(11)は使えない。なぜならば、この式は2つ前の状態まで必 要なので、これまでのところ、一つ前の状態しか分かっていないからである。 そこで、2番目の初期条件(変位の速度)を使うことになる。計算したい量は $u(x,\Delta x)$なので、とりあえずテーラー展開してみる。これを、$t=0$の 周りでテーラー展開すると、

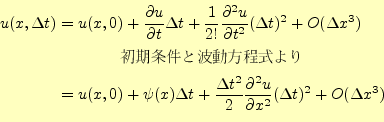

$$\begin{aligned}% u(x,\Delta t)&=u(x,0) +\frac{\partial u}{\par... ...^2 u}{\partial x^2}(\Delta t)^2 +O(\Delta x^3)\\ % \end{aligned}$$

となる。この右辺の第1と2項は簡単に計算できる。問題は第3項であるが、こ れは見覚えのある式である。式6と同じである。これを 代入すると、

$$\begin{aligned}% u(x,\Delta t) % &\thickapprox u(x,0) +\psi(x... ...[ u(x+\Delta x,t)-2u(x,t)+u(x-\Delta x,t)\right] % \end{aligned}$$

となる。これは、めでたい式である。右辺は、$t=0$のみの値で構成されてい る。これで、 $u_{i\,1}\quad(i=1,2,3,\cdots,N_x-1)$が計算可能になった。 この式から、

$$u_{i\,1}=u_{i\,0} +\psi(x_i)\Delta t +\frac{\alpha}{2}\left[ u_{i+1\,0}-2u_{i\,0}+u_{i-1\,0}\right]$$ (17)

が得られる。

以上より、$u_{i\,0}$と$u_{i\,1}$が得られたわけである。$u_{i\,2}$以降は、 式(11)に従い、計算すればよい。
