2 クワイン・マクラスキー法

クワイン法、あるいはクワイン・マクラスキー法はいろいろな表現の仕方があ ります。ここでは、参考文献[1]に従いクワイン法とクワイン・ マクラスキー法を分けて説明します。最終的には、クワイン・マクラスキー法 を理解することを目指します。これを理解するために、直感的に分かりやすい クワイン法から説明します。

2.1 基本的な考え方

実はカルノー図法も同じですが、クワイン・マクラスキー法はブール代数の次 の式を利用します。

$$A \cdot B + A \cdot \bar{B}=A$$ (1)

カルノー図の場合、隣り合うセルは1ビットのみ異なるため、図を用いて2次元 的に一度にこの処理を行います。この処理は、コンピューター苦手で、さらに 変数が増えると大変になります。

クワイン・マクラスキー法は、手間はかかりますが、ひとつずつ式 (1)を利用して式を簡単化します。同じ手順を繰り返すこ とにより、処理を行いますので、コンピューター向けと言えます。また、変数 が増えた場合、カルノー図よりも簡単になります。

2.2 クワイン法

ここは、主に参考文献[2]を参考にしました。そこでは、クワイ ン・マクラスキー方と呼んでいますが、ここではクワイン法と呼ぶことにしま す。呼び方なんてどうでもよいか、内容を理解することが重要です。

実際の例に従って、クワイン法により論理関数を簡単化する手順を示します。 以下の論理関数を簡単化することを考えます。

$$z=\bar{A}\cdot\bar{B}\cdot C \cdot D+ B \cdot C \cdot D + A \cdot B \cdot \bar{C} + A \cdot \bar{B} \cdot C \cdot D$$ (2)

まずはじめに、これを主加法標準展開します。すると、

$$\begin{aligned}z&=\bar{A}\cdot\bar{B}\cdot C \cdot D + B \cdot ... ...r{C}\cdot \bar{D} + A \cdot \bar{B} \cdot C \cdot D \end{aligned}$$

となります。これから、式(1)を用いて冗長な項(他の項 の表現に含まれる項)を１つずつしらみつぶしに消します。

機械的にこの操作を行うために圧縮表というものを使います。それを図 1に示します。これにより、項を削減して論理関 数を簡単化しているのですが、その方法を以下に手順を追って説明します。

1. 加法標準展開した各項(最小項)を左端に書きます。並べる順序は、各 項を2進数と見立て、小さい数から並べます。そのままの項は1、否定の 項はゼロをあらわすと考えます。例えば

   $$\begin{aligned}\bar{A}\cdot\bar{B}\cdot C \cdot D &\Rightarrow ... ...\\ A \cdot B \cdot \bar{C}\cdot D &\Rightarrow 1101 \end{aligned}$$



   です。
2. 次に、式(1)を利用して、第1次の圧縮を行います。 この場合、可能な組み合わせすべてについて圧縮を行います。そのため、 最小項よりも第1次圧縮の方が項数が増えることがあります。圧縮でき ない場合は、その最小項は四角で囲みます。図では圧縮できない最小項はありません。
3. 次に、同じように第2次圧縮を行います。2次圧縮以降では、同一の項 が現れるので注意が必要です。ここでも、圧縮できない項は四角で囲み ます。図1では、 $A\cdot B\cdot\bar{C}$ と $A\cdot B\cdot D$がそれにあたります。
4. 全ての項が圧縮できなくなるまで、同じことを繰り返します。

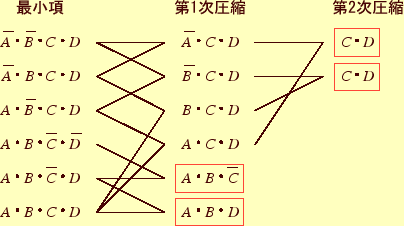

図 1: クワイン法の圧縮表

このようにして、圧縮表を完成させます。この圧縮できない項を主項と言いま す。普通の人は、これで以下のように簡単化が完了したと錯覚します。

$$z=A\cdot B\cdot\bar{C} + A\cdot B\cdot D + C \cdot D$$ (4)

しかし、これはまだ簡単化が可能です。この式は未だ冗長です。

さらに簡単化するためには、主項図を作成して冗長を調べます。表 1に主項図を示します。この図は、以下の手順で作 成します。

1. 表の左端の列に、圧縮表で求めた主項を書きます。そして、上端の行 には最小項を書きます。この表により、主項と最小項の関係を調べます。
2. 最小項を包含する主項に○印をつけます。この○印の数は、 $2^{\text{論理変数の数}-\text{主項の変数の数}}$になることに注意 してください。さらに、各最小項は少なくとも１つは○印が付くことに も注意しましょう。
3. それぞれの最小項のうち、○印が１つのものは◎印に変更します。この ◎印がついた主項は必須項になります。
4. ◎印がついた主項を全て◎印に変更します。

これで、主項図は完成です。後は、これを利用して冗長な主項を見つけ、必要 なもののみで論理関数を構成することです。

表: 主項図。ここでは、表のカラムのサイズの都合上、乗法の記号 $\,\cdot\,$を省略しています。

<#537#>	最小項
		$\bar{A}\bar{B}CD$	$ABCD$	$\bar{A}BCD$	$AB\bar{C}D$	$AB\bar{C}\bar{D}$
$CD$	◎	◎	◎			◎
$AB\bar{C}$				◎	◎
$ABD$		○		○

この主項図から、最も簡単化された論理関数を求めます。方法は簡単で、まず 必須項を書き出します。そして、残りの主項で最小項を全て含む最も簡単な組 み合わせを探します。もし、◎印が１つも含まれない最小項が有れば適当な主 項を選択すれば良いということです。

表1の場合、必須項のみで全ての最小項を含みます ので、簡単化は

$$z=C \cdot D + A \cdot B \cdot \bar{C}$$ (5)

となります。表1から明らかなように、 $A \cdot B \cdot D$が冗長な項です。

2.3 クワイン・マクラスキー法

クワイン・マクラスキー法は、クワイン法と非常によく似ています。ほとんど 同じと言っていいかもしれません。ただ、最初にクワイン・マクラスキー法を 説明すると、操作の内容が理解しにくいためにクワイン法を説明しました。実 際には、クワイン・マクラスキー法が重要なので、先に示したクワイン法は忘 れてもかまいません。

クワイン法とクワイン・マクラスキー法の違いは、圧縮表の作り方だけです。 主項図は同じです。クワイン法では論理変数を用いて圧縮表を作成しましたが、 クワイン・マクラスキー方では2進数を用います。2進数を10進数表示して、圧 縮する方法もあります [3]。10進数で圧縮表を作ると 表が小さくなって良いのですが、混乱する可能性が有りますので、ここでは2 進数で圧縮表を作成します。教科書と同じ方法です。

それでは、違う例題を用いて圧縮表の作り方を説明します。次の論理関数を簡 単化することを考えます。

$$\begin{multline} z=\bar{A}\cdot\bar{B}\cdot\bar{C}\cdot\bar{D}\cdot\bar{E} + \... ...cdot D \cdot\bar{E} + A \cdot\bar{B}\cdot C \cdot D \cdot\bar{E} \end{multline}$$

クワイン・マクラスキー法の完成した圧縮表を図2に示 します。この圧縮表の作成方法は、クワイン法と似ていますが詳細は異なりま す。以下にその手順を示します。

1. まず、与えられた論理関数を主加法標準展開します。
2. 最小項を2進数で表現します。そのままの変数は1、否定の はゼロをあらわすと考えます。例えば

   $$\begin{aligned}\bar{A}\cdot\bar{B}\cdot C \cdot D \cdot\bar{E} ... ... \bar{B} \cdot C \cdot D \cdot E &\Rightarrow 10111 \end{aligned}$$



   です。
3. 加法標準展開した各項(最小項)を圧縮表の左端に書きます。最小項を 並べる場合、2進数に変換した1の数によりグループ分けします。そして、 グループの中で、数の小さい項から上から順に並べます。
4. 次に、式(1)を利用して、第1次の圧縮を行います。 この場合、可能な組み合わせすべてについて圧縮を行います。そのため、 最小項よりも第1次圧縮の方が項数が増えることがあります。圧縮でき ない場合は、その最小項は四角で囲みます。図2 では$01101$がそれにあたります。この四角で囲まれたものが主項にな ります。
5. 次に、同じように第2次圧縮を行います。2次圧縮以降では、同一の項 が現れるので注意が必要です。ここでも、圧縮できない項は四角で囲み ます。
6. 全ての項が圧縮できなくなるまで、同じことを繰り返します。

以上の操作により圧縮表が完成します。後は完成した図の圧縮表から、主項図を作成します。主項図の作成要領は、クワイン法と 同じなのでここでは説明しません。

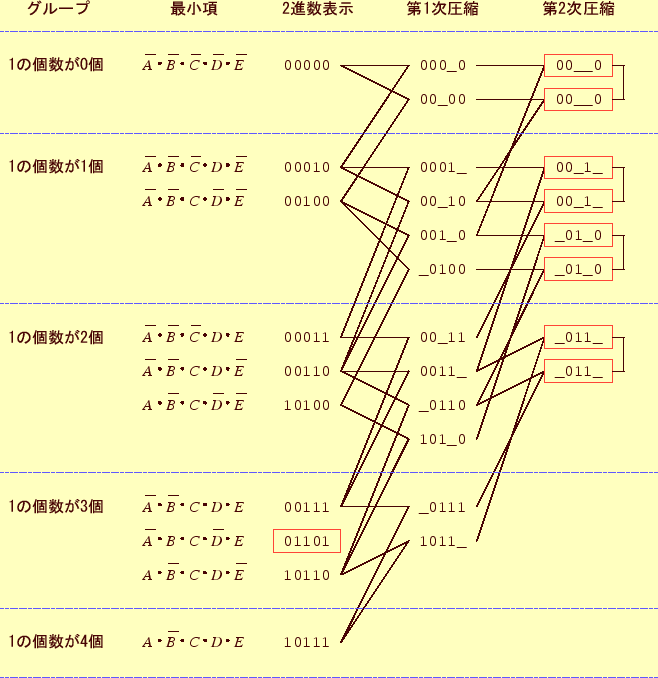

図 2: クワイン・マクラスキー法の圧縮表

表2に完成した主項図を示します。この主項図から、簡 単化された論理関数は、

$$z=\bar{A}\cdot B \cdot C \cdot\bar{D}\cdot E + \bar{A}\cdot \bar{... ...A}\cdot \bar{B} \cdot D + \bar{B}\cdot C \cdot \bar{E} + \bar{B}\cdot C \cdot D$$ (6)

となります。

表 2: 主項図。ここでは、表のカラムのサイズの都合上、2進数で表示し ています。もちろん、論理変数で表示しても問題ありません。

<#582#>	最小項
		00000	00010	00100	00011	00110	10100	00111	01101	10110
01101								◎
00__0	◎	◎	◎		◎
00_1_		◎		◎	◎		◎
_01_0			◎		◎	◎			◎
_011_					◎		◎		◎	◎

2.4 まとめ

クワイン・マクラスキー法を用いて、論理関数を簡単化する手順をまとめてお きます。これは大きく分けて、3つの部分から成り立っています。圧縮表と主 項図、そして論理関数の作成です。それぞれについて、その手順をまとめます。

まず、圧縮表の作成手順は以下の通りです。

1. まず、与えられた論理関数を主加法標準展開します。
2. 最小項を2進数で表現します。そのままの変数は1、否定の はゼロをあらわすと考えます。例えば

   $$\begin{aligned}\bar{A}\cdot\bar{B}\cdot C \cdot D \cdot\bar{E} ... ... \bar{B} \cdot C \cdot D \cdot E &\Rightarrow 10111 \end{aligned}$$



   です。
3. 加法標準展開した各項(最小項)を圧縮表の左端に書きます。最小項を 並べる場合、2進数に変換した1の数によりグループ分けします。そして、 グループの中で、数の小さい項から上から順に並べます。
4. 次に、 $A\cdot\bar{B}+A\cdot B=A$を利用して、第1次の圧縮を行います。 この場合、可能な組み合わせすべてについて圧縮を行います。そのため、 最小項よりも第1次圧縮の方が項数が増えることがあります。圧縮でき ない場合は、その最小項は四角で囲みます。この圧縮できない項を主項 と言います。
5. 次に、同じように第2次圧縮を行います。2次圧縮以降では、同一の項 が現れるので注意が必要です。ここでも、圧縮できない項は四角で囲み ます。
6. 全ての項が圧縮できなくなるまで、同じことを繰り返します。

次にこの圧縮表を用いて主項図を作成します。その手順は、以下の通りです。

1. 表の左端の列に、圧縮表で求めた主項を書きます。そして、上端の行 には最小項を書きます。この表により、主項と最小項の関係を調べます。
2. 最小項を包含する主項に○印をつけます。この○印の数は、 $2^{\text{論理変数の数}-\text{主項の変数の数}}$になることに注意 してください。さらに、各最小項は少なくとも１つは○印が付くことに も注意しましょう。
3. それぞれの最小項のうち、○印が１つのものは◎印に変更します。この ◎印がついた主項は必須項になります。
4. ◎印がついた主項を全て◎印に変更します。

これで圧縮表は完成します。最後にこの圧縮表を用いて、簡単化された論理関 数を求めます。要領は以下の通りです。

1. 必須項の和で論理関数を作ります。
2. もし、◎印が１つも含まれない最小項が有れば、最も簡単な主項を選 択し、先の論理関数に加算します。
