gnuplot
線の種類
線の種類
グラフを描く線の種類を指定することもできる．はじめに，線の番号を決めて，線のタイプ(line type)と幅(line width)を指定する．描画(plot)するときに，使いたい線の番号(line style)を指定する．次のようにするのである．
gnuplot> set style line 1 lt 2 lw 4 gnuplot> plot sin(x) ls 1
ややこしいことに，gnuplotでは2つの数値で描く線を決めている．線の形—実線やいろいろな破線—と色，幅の3つの属性があるにもかかわらずにである．先に示した例では，線の太さは lw 4 で，線の形と色は lt 2 となっている．これから分かるように，線の形と色はひとつの整数で指定するので，それぞれを任意選ぶことができない．線の区別は色，または形のどちらか一方で決めればよい—ということなのであろうか．

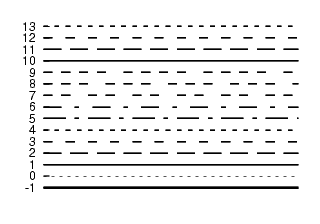

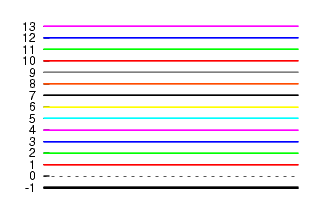

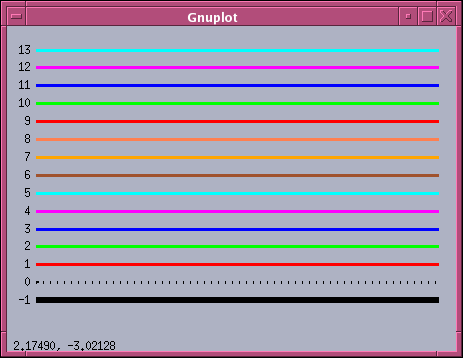

さらにややこしいことに，出力先により線種が異なる．私がよく使う出力先は，x11とpostscriptである．lt の値と線種の関係を以下の図に示す．postscriptの場合，カラーと白黒を使うので，実線カラーと白黒の破線を示している．
これらの図を描くためには，gnuplotのための入力ファイルを load コマンドで読み込んで描いた
postscript の出力の場合，以下のようにターミナルを設定した．最後の14はフォントサイズ，dashlengthの後の5は破線の間隔を示している．
gnuplot> set terminal postscript eps enhanced color solid 14 gnuplot> set terminal postscript eps monochrome dashed dashlength 5 14
|
|
