4 回路

私の回路のイメージは図13にのようになっている.水量が電 流を表し,水管の高さが電圧である.水を組み上げるポンプが電池,あるいは発電機であ る.水管の一部には小さな水車が仕込まれており,水が流れると回る.これが抵抗である. 水車は水流から力学的なエネルギーを得ることができ,それを熱エネルギーに変える.

このモデルはなかなか良い.キルヒホッフの法則

を満足する.水管が途中で枝わかれしても.そこでの水の流れの総和はゼロである.また, 任意の水管の経路の高さの変化を積分するとゼロになる.

また,バルブと調整機構によるトランジスターを表すこともできる.コイルとコンデンサー をあらわすモデルも可能と思うが,時間が無かったので考えていない.面白い問題なので, 諸君,自ら考えてみよ.

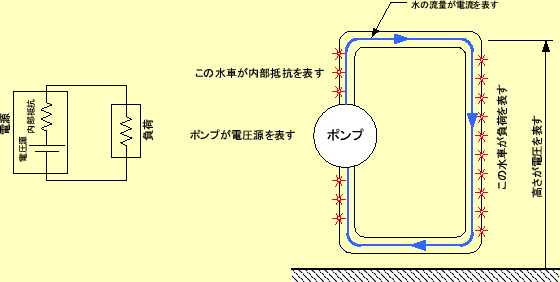

図 13: 電気回路と水の流れの類似
\includegraphics[keepaspectratio, scale=0.7]{figure/circuit_water_flow.eps}
