5.4 考察課題

1. AND回路に比べてNAND回路が有利、あるいはOR回路に比べてNOR回路が有利な点を 説明せよ。
2. 練習問題

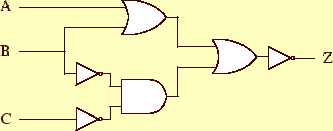

   • 図の論理回路の論理式を書け。

     図 5.17: 回路


   • ブール代数の公理や定理を用いて、論理式を簡単せよ。
   • 簡略化された論理式をMIL記号で表現せよ。
   • 真理値表を作成せよ。
